Отвал

← Шаровая головка в сборе Насос рулевого управления в сборе →

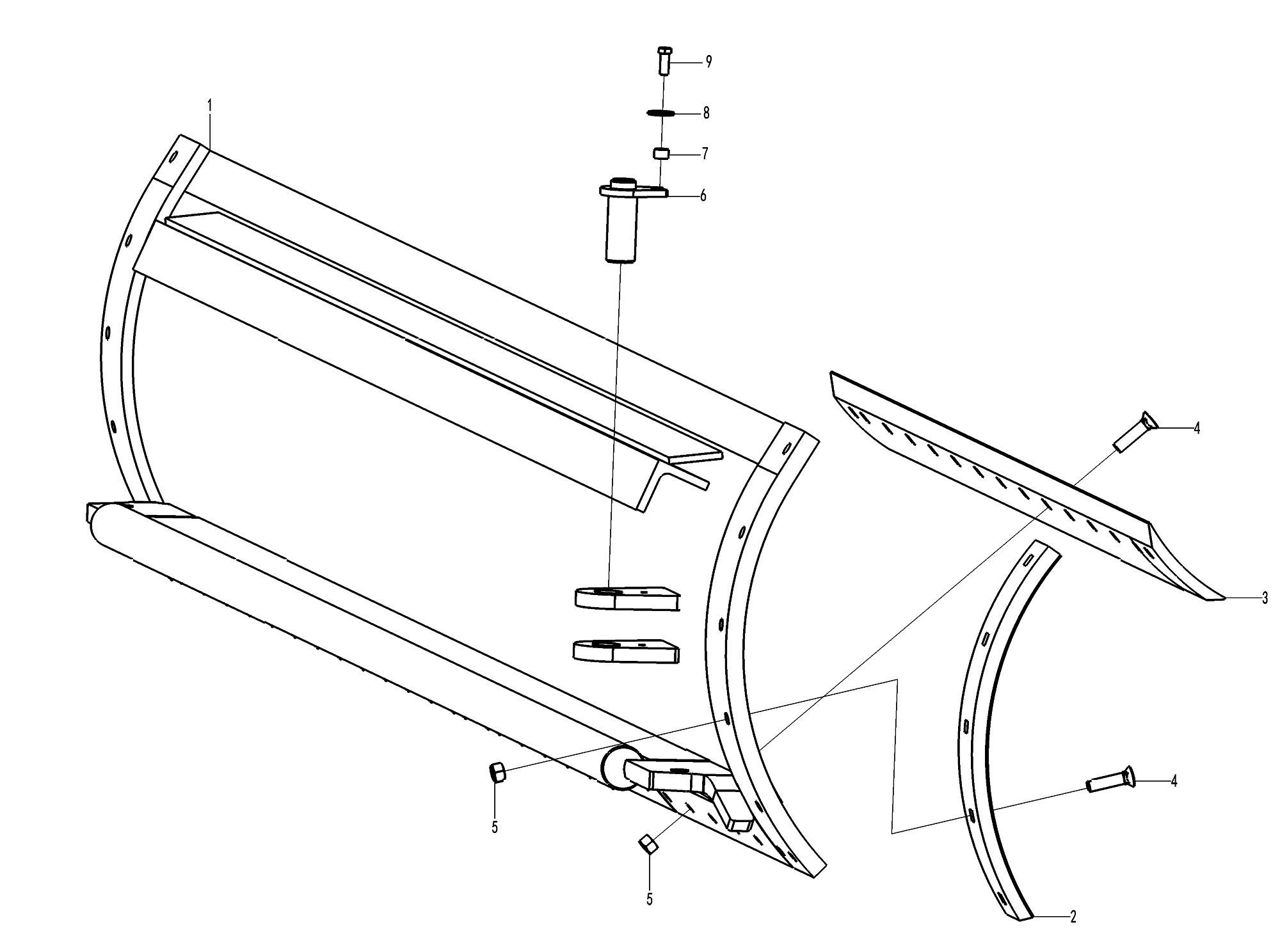

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket body

Каталожный номер:28140007801

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cutting edge

Каталожный номер:28140007461

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cutting edge

Каталожный номер:28140007811

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:28140006791

Комплект:40

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:4013000205

Комплект:40

Примечание:GB6170-M16EpZn-10

№ на схеме:6

Наименование:Weld pin

Каталожный номер:28140006641

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve

Каталожный номер:28140006781

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:4015000186

Комплект:1

Примечание:GB96.1-12EpZn-300HV

№ на схеме:9

Наименование:Bolt

Каталожный номер:4011000089

Комплект:1

Примечание:GB5783-M12*30EpZn-8.8
