Корпус коробки передач (4644 101 249)

Корпус коробки передач (4644 101 249)

← Конвертер (внутренняя часть) (4166 034 072) Заглушка коробки передач (4644 101 491) →

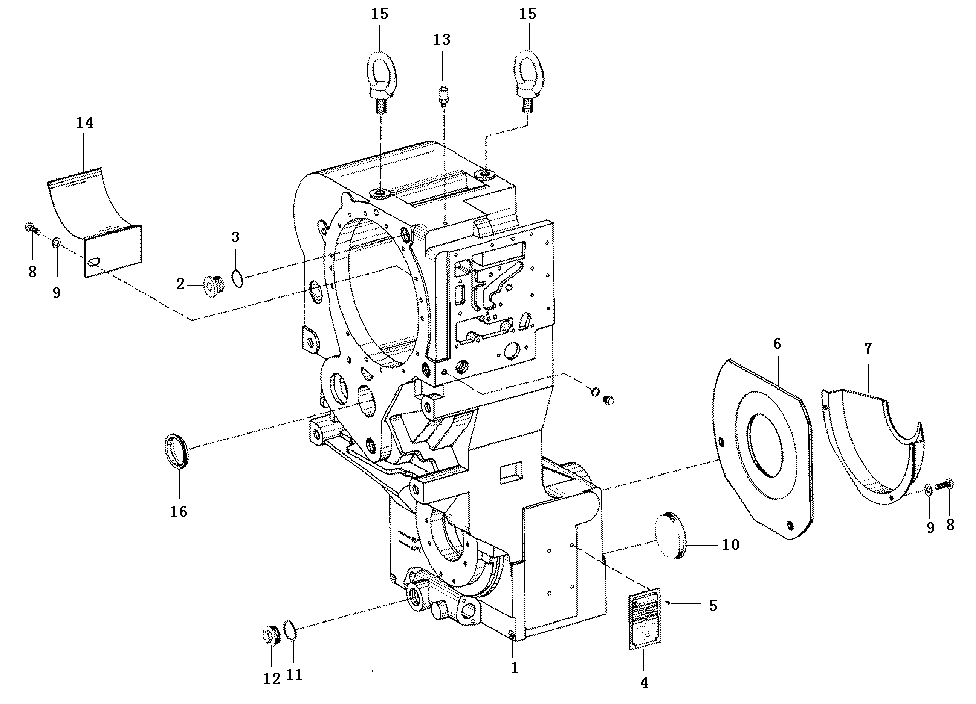

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Housing
Каталожный номер:4110002230013
Комплект:1
Примечание:4644301402
0 ₽
шт
№ на схеме:2
Наименование:Plug
Каталожный номер:4110002230014
Комплект:1
Примечание:636302027
0 ₽
шт
№ на схеме:3
Наименование:O-ring (27*2)
Каталожный номер:7200001433
Комплект:1
Примечание:0634303283
0 ₽
шт
№ на схеме:4
Наименование:Name plate
Каталожный номер:4110002230015
Комплект:1
Примечание:730365289
0 ₽
шт
№ на схеме:5
Наименование:Rivet
Каталожный номер:4110002230016
Комплект:1
Примечание:666690171
0 ₽
шт
№ на схеме:6
Наименование:Cover plate
Каталожный номер:7200001438
Комплект:1
Примечание:4644301298
0 ₽
шт
№ на схеме:7
Наименование:Cover plate
Каталожный номер:7200001439
Комплект:1
Примечание:4644301192
0 ₽
шт
№ на схеме:8
Наименование:Screw (M8*16)
Каталожный номер:7200001686
Комплект:3
Примечание:0636015278
0 ₽
шт
№ на схеме:9
Наименование:Shim
Каталожный номер:4110000042026
Комплект:3
Примечание:630001012
0 ₽
шт
№ на схеме:10
Наименование:Cover
Каталожный номер:7200001442
Комплект:2
Примечание:4466351081
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:4110002230017
Комплект:1
Примечание:634306323
0 ₽
шт
№ на схеме:12
Наименование:Plug (CM38*1.5)
Каталожный номер:7200001444
Комплект:1
Примечание:0636305026
0 ₽
шт
№ на схеме:13
Наименование:Breather cap
Каталожный номер:7200001448
Комплект:1
Примечание:0750131027
0 ₽
шт
№ на схеме:14
Наименование:Spacer plate
Каталожный номер:7200001449
Комплект:1
Примечание:4644301279
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:7200001450
Комплект:2
Примечание:636804003
0 ₽
шт
№ на схеме:16
Наименование:Cover
Каталожный номер:7200001451
Комплект:1
Примечание:4644301088
