Конвертер (гидротрансформатор) (4644 130 700)

Конвертер (гидротрансформатор) (4644 130 700)

← Коробка передач в сборе Конвертер (внутренняя часть) (4166 034 072) →

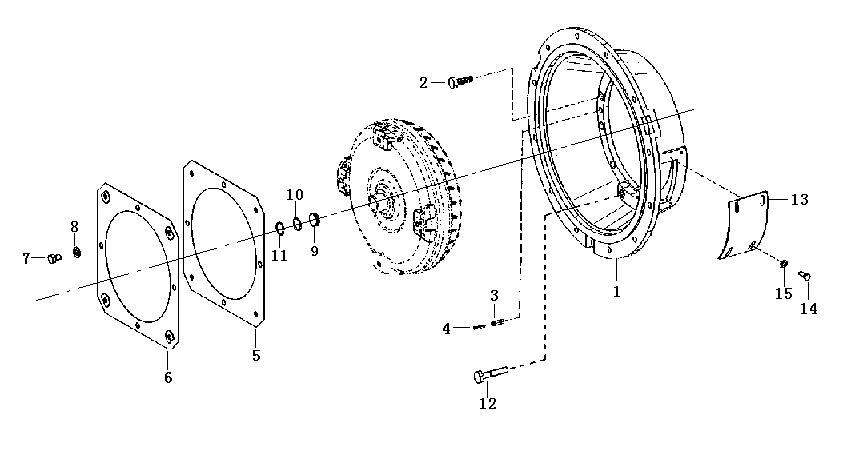

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Housing
Каталожный номер:4110002230001
Комплект:1
Примечание:4644330366
0 ₽
шт
№ на схеме:2
Наименование:Screw
Каталожный номер:4110002230002
Комплект:12
Примечание:636015243
0 ₽
шт
№ на схеме:3
Наименование:Pin
Каталожный номер:4110002230003
Комплект:2
Примечание:631329163
0 ₽
шт
№ на схеме:4
Наименование:Pin
Каталожный номер:4110002230004
Комплект:2
Примечание:631329069
0 ₽
шт
№ на схеме:5
Наименование:Diaphragm
Каталожный номер:4110002230005
Комплект:1
Примечание:4644230052
0 ₽
шт
№ на схеме:6
Наименование:Diaphragm
Каталожный номер:4110002230006
Комплект:1
Примечание:4644230050
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:4110002230007
Комплект:4
Примечание:636102411
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:4110002230008
Комплект:4
Примечание:630100284
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:7200001462
Комплект:1
Примечание:4166330123
0 ₽
шт
№ на схеме:10
Наименование:O-ring (25x3)
Каталожный номер:7200001463
Комплект:1
Примечание:634313260
0 ₽
шт
№ на схеме:11
Наименование:Lock ring (30x1.2)
Каталожный номер:7200001464
Комплект:1
Примечание:0630502015
0 ₽
шт
№ на схеме:12
Наименование:Screw (M10*50)
Каталожный номер:7200001454
Комплект:2
Примечание:0636010460
0 ₽
шт
№ на схеме:13
Наименование:Cover
Каталожный номер:4110002230009
Комплект:1
Примечание:4644330357
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:4110002230010
Комплект:4
Примечание:636015045
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:4110002230011
Комплект:4
Примечание:630010004
