Цилиндр рулевой передний правый 63*45*340-577 (3713ch)

Цилиндр рулевой передний правый 63*45*340-577 (3713ch)

← Цилиндр рулевой передний левый 63*45*340-577 (3713ch) Цилиндр подъема 90*50*1379.5-493.5 (3713ch) →

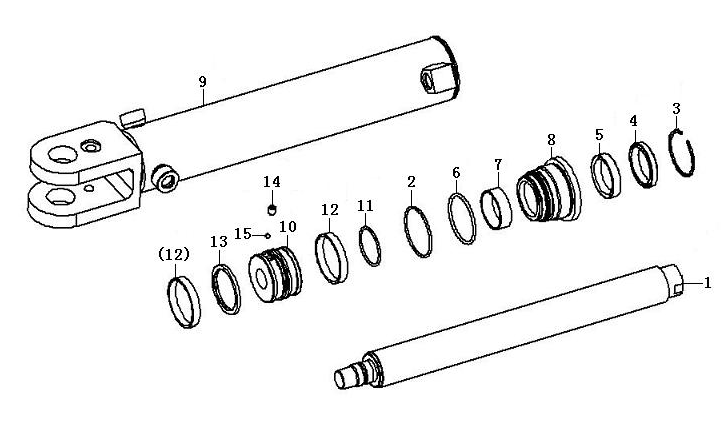

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Piston rod
Каталожный номер:4120004764005
Комплект:1
Примечание:241000499
0 ₽
шт
№ на схеме:2
Наименование:Sealing kit
Каталожный номер:4120004764003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:4120005064002
Комплект:1
Примечание:249200053
0 ₽
шт
№ на схеме:4
Наименование:Sealing kit
Каталожный номер:4120004764003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing kit
Каталожный номер:4120004764003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing kit
Каталожный номер:4120004764003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing kit
Каталожный номер:4120004764003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Cylinder head
Каталожный номер:4120004764004
Комплект:1
Примечание:243000172
0 ₽
шт
№ на схеме:9
Наименование:Cylinder tube
Каталожный номер:4120004763001
Комплект:1
Примечание:242000261
0 ₽
шт
№ на схеме:10
Наименование:Piston
Каталожный номер:4120004764002
Комплект:1
Примечание:244000175
0 ₽
шт
№ на схеме:11
Наименование:Sealing kit
Каталожный номер:4120004764003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sealing kit
Каталожный номер:4120004764003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sealing kit
Каталожный номер:4120004764003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:4120003179016
Комплект:1
Примечание:GB77-M8
0 ₽
шт
№ на схеме:15
Наименование:Ball
Каталожный номер:4090000126
Комплект:1
Примечание:GB308-5-GCr15
