Сиденье в сборе

Сиденье в сборе

← Чехол-накладка переключателя скоростей Капот в сборе →

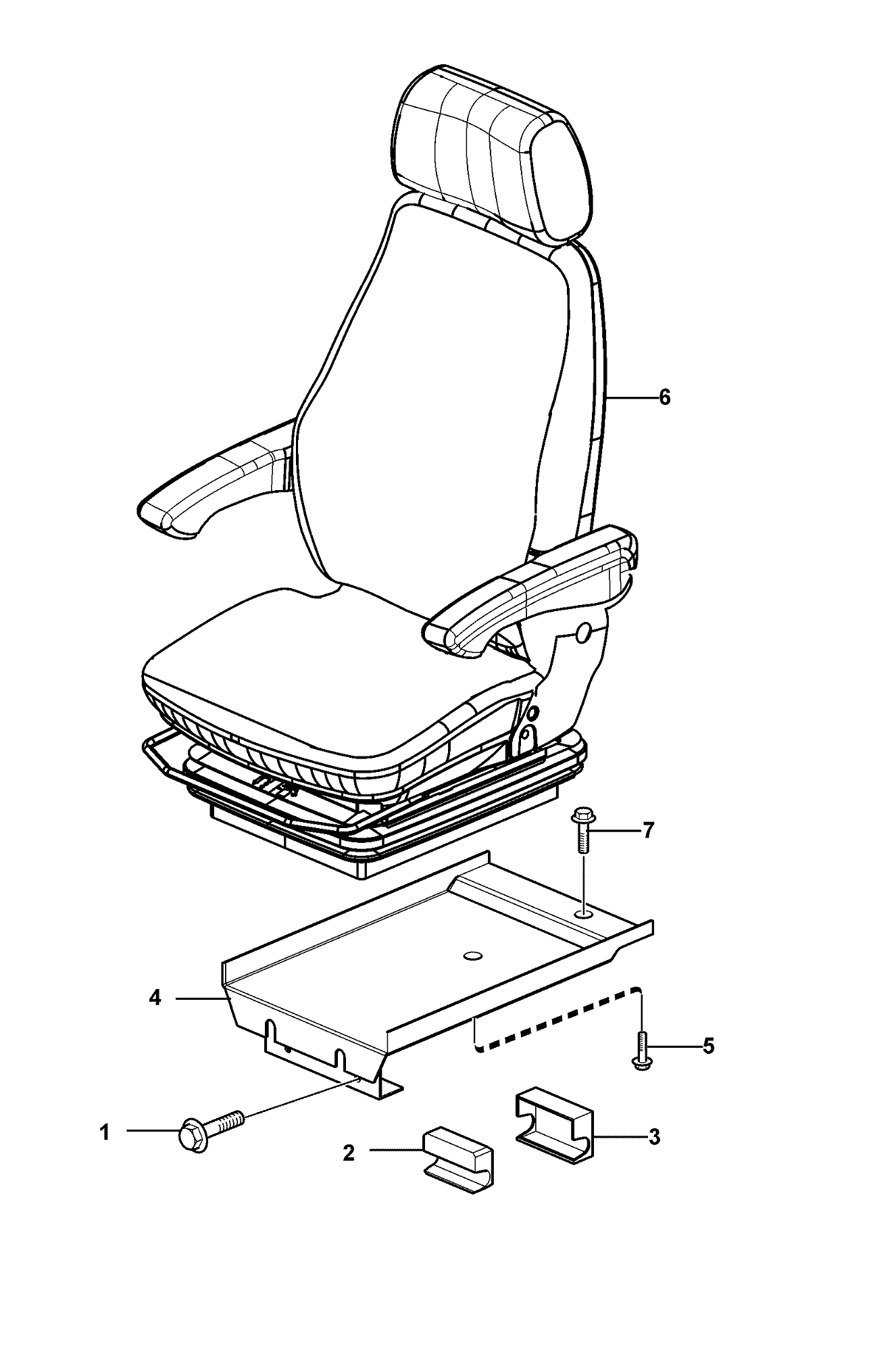

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:4011000300
Комплект:4
Примечание:GB16674-M8*55EpZn-8.8
0 ₽
шт
№ на схеме:2
Наименование:Block
Каталожный номер:29300008051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Rubber block
Каталожный номер:29300008081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Seat support
Каталожный номер:29300008011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:4011000455
Комплект:4
Примечание:GB16674-M8*25EpZn-8.8
0 ₽
шт
№ на схеме:6
Наименование:Driver seat
Каталожный номер:4190002690
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:4011000474
Комплект:3
Примечание:GB16674-M10*25EpZn-8.8
