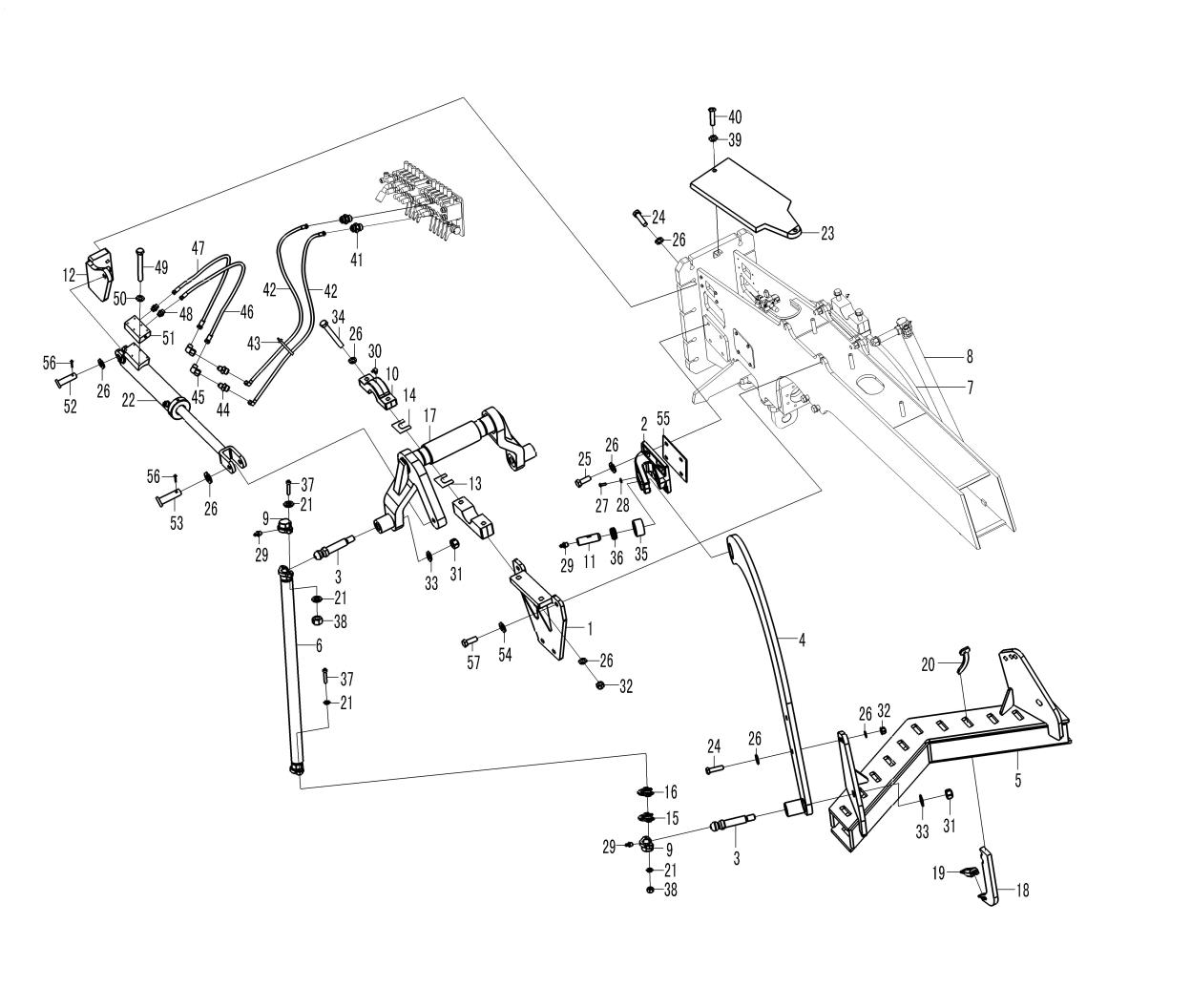

Рыхлитель (часть ii)

Каталожный номер:28360002111

Комплект:16

Примечание:

№ на схеме:14

Каталожный номер:28360002121

Комплект:8

Примечание:

№ на схеме:15

Каталожный номер:28360002091

Комплект:12

Примечание:

№ на схеме:16

Каталожный номер:28360002101

Комплект:8

Примечание:

№ на схеме:17

Наименование:Bracket

Каталожный номер:28360002131

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ripper

Каталожный номер:28360002191

Комплект:11

Примечание:

№ на схеме:19

Наименование:Bucket tooth

Каталожный номер:28360002201

Комплект:11

Примечание:

№ на схеме:20

Наименование:Lock plate

Каталожный номер:28360002211

Комплект:11

Примечание:

№ на схеме:21

Наименование:Washer M14

Каталожный номер:28360002231

Комплект:16

Примечание:

№ на схеме:22

Наименование:Hydraulic cylinder

Каталожный номер:4120005524

Комплект:1

Примечание:100*50*456-805

№ на схеме:23

Наименование:Cover plate

Каталожный номер:28210011161

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:4011001151

Комплект:4

Примечание:GB5782-M24*90EpZn-10.9

№ на схеме:25

Каталожный номер:4011001089

Комплект:8

Примечание:GB5783-M24*65EpZn-10.9

№ на схеме:26

Каталожный номер:4015000167

Комплект:36

Примечание:GB97.1-24EpZn-300HV

№ на схеме:27

Каталожный номер:4011000777

Комплект:2

Примечание:GB5783-M10*30-8.8

№ на схеме:28

Каталожный номер:4015000162

Комплект:2

Примечание:GB97.1-10EpZn-300HV

№ на схеме:29

Наименование:Lubricating nipple

Каталожный номер:4030000065

Комплект:6

Примечание:JB7940.1-M10*1

№ на схеме:30

Наименование:Lubricating nipple

Каталожный номер:4030000199

Комплект:2

Примечание:JB7940.2-90

№ на схеме:31

Наименование:Nut

Каталожный номер:4013000308

Комплект:4

Примечание:GB6170-M30EpZn-10

№ на схеме:32

Наименование:Nut

Каталожный номер:4013000170

Комплект:14

Примечание:GB6170-M24EpZn-10

№ на схеме:33

Каталожный номер:4015000119

Комплект:4

Примечание:GB97.1-30EpZn-300HV

№ на схеме:34

Каталожный номер:4011001152

Комплект:4

Примечание:P-GB5782-M24*190EpZn-10.9

№ на схеме:35

Наименование:Spherical plain bearing

Каталожный номер:4021000199

Комплект:2

Примечание:GB9163-GE40ES

№ на схеме:36

Наименование:Retaining ring

Каталожный номер:4015000261

Комплект:2

Примечание:GB893.1-62-65Mn

№ на схеме:37

Каталожный номер:4014000429

Комплект:8

Примечание:GB70.1-M14*65EpZn-10.9

№ на схеме:38

Наименование:Nut

Каталожный номер:4013000332

Комплект:8

Примечание:GB6170-M14EpZn-10

№ на схеме:39

Каталожный номер:4015000168

Комплект:2

Примечание:GB97.1-12EpZn-300HV

№ на схеме:40

Наименование:Bolt

Каталожный номер:4011000197

Комплект:2

Примечание:GB5783-M12*25EpZn-8.8

№ на схеме:41

Каталожный номер:4120004894

Комплект:2

Примечание:1C-22-10

№ на схеме:42

Наименование:Hose

Каталожный номер:4120005356

Комплект:2

Примечание:20411-22-06TZ/20491-22-06TZ

№ на схеме:43

Наименование:Cable tie

Каталожный номер:4019000023

Комплект:6

Примечание:LG13-ZS4*185

№ на схеме:44

Каталожный номер:4120003522

Комплект:2

Примечание:6C-22LN

№ на схеме:45

Каталожный номер:4190000139

Комплект:2

Примечание:EW15LMDA3C

№ на схеме:46

Наименование:Hose

Каталожный номер:4120005795

Комплект:1

Примечание:20411-22-06TZ/20491-22-06TZXFC687-06X610

№ на схеме:47

Наименование:Hose

Каталожный номер:4120005796

Комплект:1

Примечание:20411-22-06TZ/20491-22-06TZXFC687-06X510

№ на схеме:48

Каталожный номер:4120002235

Комплект:2

Примечание:GE15LREDMDCF

№ на схеме:49

Каталожный номер:4011000415

Комплект:6

Примечание:GB5782-M8*55EpZn-8.8

№ на схеме:50

Каталожный номер:4015000072

Комплект:6

Примечание:GB97.1-8EpZn-300HV

№ на схеме:51

Наименование:Hydraulic valve

Каталожный номер:4120005738

Комплект:1

Примечание:ST3039-A000

№ на схеме:52

Наименование:Pin

Каталожный номер:28360002261

Комплект:1

Примечание:

№ на схеме:53

Наименование:Pin

Каталожный номер:28360002271

Комплект:1

Примечание:

№ на схеме:54

Каталожный номер:28360002301

Комплект:4

Примечание:

№ на схеме:55

Каталожный номер:28360002291

Комплект:4

Примечание:

№ на схеме:56

Наименование:Split pin

Каталожный номер:4016000194

Комплект:2

Примечание:GB91-8*50EpZn-Q235A

№ на схеме:57
