Комплектующие кабины (часть iii)

Комплектующие кабины (часть iii)

← Комплектующие кабины (часть ii) Электросистема кабины →

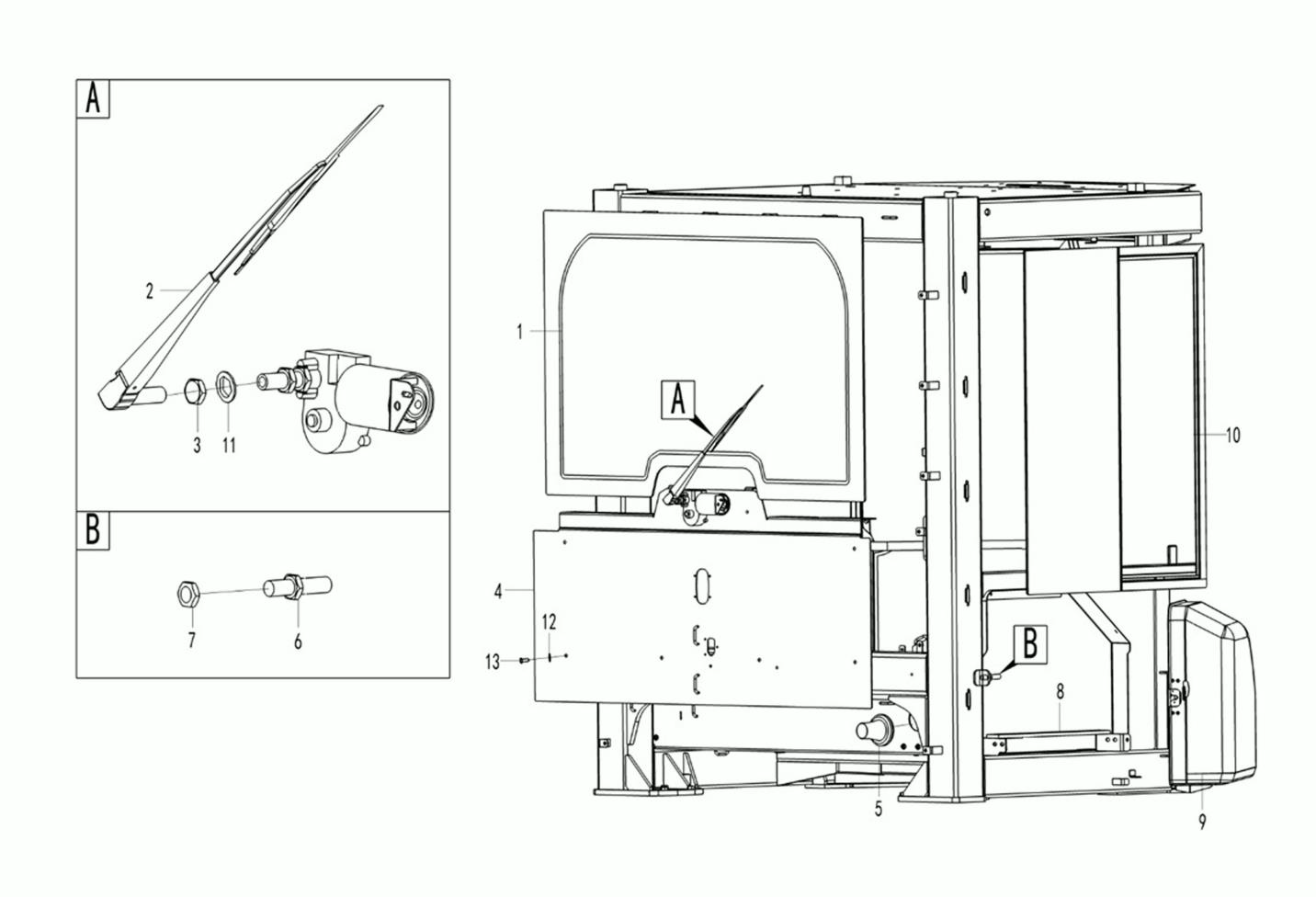

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Glass
Каталожный номер:29290018431
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Windscreen wiper
Каталожный номер:29290021371
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut
Каталожный номер:4013000028
Комплект:3
Примечание:GB6170-M6EpZn-8
0 ₽
шт
№ на схеме:4
Наименование:Plate
Каталожный номер:28250006001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rubber sleeve
Каталожный номер:26310001871
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin
Каталожный номер:29290021221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:4013000007
Комплект:1
Примечание:GB6170-M10EpZn-8
0 ₽
шт
№ на схеме:8
Наименование:Sponge
Каталожный номер:29290023031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cover
Каталожный номер:29290016301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sliding window
Каталожный номер:29290017991
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:4015000207
Комплект:3
Примечание:GB97.1-6EpZn-300HV
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:4015000072
Комплект:1
Примечание:GB97.1-8EpZn-300HV
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:4011000105
Комплект:1
Примечание:GB5783-M8*20EpZn-8.8
