Клапан тормозной (06-466-103)

Клапан тормозной (06-466-103)

← Клапан электромагнитный в сборе Клапан управления (06-463-020) →

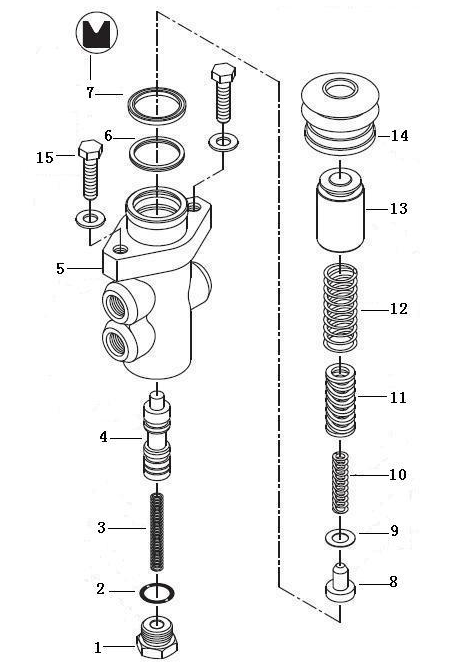

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Plug
Каталожный номер:4120005359001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Repair kit
Каталожный номер:4120005359002
Комплект:1
Примечание:06-400-148
0 ₽
шт
№ на схеме:3
Наименование:Spring
Каталожный номер:4120005359003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Spool
Каталожный номер:4120005359004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Housing
Каталожный номер:4120005359005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Repair kit
Каталожный номер:4120005359002
Комплект:1
Примечание:06-400-148
0 ₽
шт
№ на схеме:7
Наименование:Repair kit
Каталожный номер:4120005359002
Комплект:1
Примечание:06-400-148
0 ₽
шт
№ на схеме:8
Наименование:Retainer
Каталожный номер:4120005359006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shim
Каталожный номер:4120005359007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Spring
Каталожный номер:4120005359008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spring
Каталожный номер:4120005359009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spring
Каталожный номер:4120005359010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Piston
Каталожный номер:4120005359011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Repair kit
Каталожный номер:4120005359002
Комплект:1
Примечание:06-400-148
0 ₽
шт
№ на схеме:15
Наименование:Repair kit
Каталожный номер:4120005359002
Комплект:2
Примечание:06-400-148
