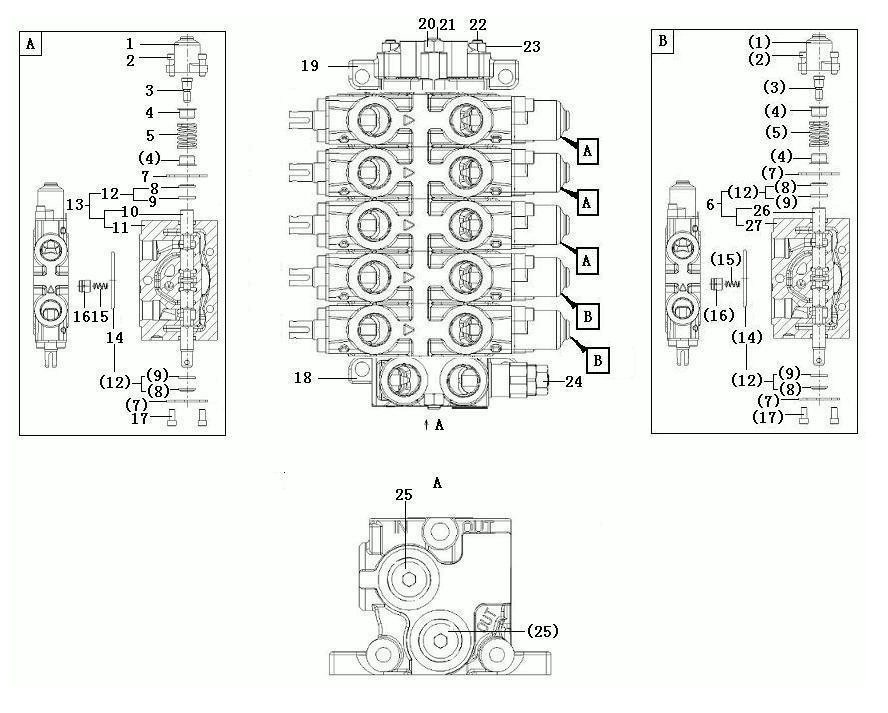

Клапан распределительный ax31368-5 (3100ax)

← Клапан распределительный ax31368-4 (3100ax) Тяга поворотного круга в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:End cover

Каталожный номер:4120004032001

Комплект:5

Примечание:N5028

№ на схеме:2

Наименование:Nut

Каталожный номер:4120004032002

Комплект:10

Примечание:N5035

№ на схеме:3

Наименование:Screw

Каталожный номер:4120004032003

Комплект:5

Примечание:N59790

№ на схеме:4

Наименование:Spring seat

Каталожный номер:4120004032004

Комплект:10

Примечание:N5264

№ на схеме:5

Наименование:Spring

Каталожный номер:4120004032005

Комплект:5

Примечание:N53612

№ на схеме:6

Наименование:Valve

Каталожный номер:4120004033001

Комплект:2

Примечание:N5002-V359

№ на схеме:7

Наименование:Sealing ring

Каталожный номер:4120004032007

Комплект:10

Примечание:-N5012

№ на схеме:8

Наименование:Sealing ring

Каталожный номер:4120004032008

Комплект:10

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:4120004032009

Комплект:10

Примечание:

№ на схеме:10

Наименование:Valve

Каталожный номер:4120004033002

Комплект:3

Примечание:N5002-V360

№ на схеме:11

Наименование:Valve body

Каталожный номер:4120004033003

Комплект:3

Примечание:N5002-V360

№ на схеме:12

Наименование:Sealing ring kit

Каталожный номер:4120004032012

Комплект:1

Примечание:N59683

№ на схеме:13

Наименование:Valve

Каталожный номер:4120004032013

Комплект:3

Примечание:N5002-A1444

№ на схеме:14

Наименование:O-ring

Каталожный номер:4120004032014

Комплект:5

Примечание:

№ на схеме:15

Наименование:Spring

Каталожный номер:4120004032015

Комплект:5

Примечание:N5064

№ на схеме:16

Наименование:Valve rod

Каталожный номер:4120004032016

Комплект:5

Примечание:N5011

№ на схеме:17

Наименование:Nut

Каталожный номер:4120004032017

Комплект:10

Примечание:N3432

№ на схеме:18

Наименование:Valve

Каталожный номер:4120004032018

Комплект:1

Примечание:N5001-A115

№ на схеме:19

Наименование:Valve

Каталожный номер:4120004032019

Комплект:1

Примечание:N5003-A1

№ на схеме:20

Наименование:Nut

Каталожный номер:4120004032020

Комплект:2

Примечание:N1052

№ на схеме:21

Наименование:Rod

Каталожный номер:4120004032021

Комплект:1

Примечание:N5089-5

№ на схеме:22

Наименование:Rod

Каталожный номер:4120004032022

Комплект:2

Примечание:N5069-5

№ на схеме:23

Наименование:Nut

Каталожный номер:4120004032023

Комплект:4

Примечание:N1861

№ на схеме:24

Наименование:Valve

Каталожный номер:4120004032024

Комплект:1

Примечание:N5060-P/3045A

№ на схеме:25

Наименование:Plug

Каталожный номер:4120004032025

Комплект:2

Примечание:N52669-2

№ на схеме:26

Наименование:Valve

Каталожный номер:4120004033004

Комплект:1

Примечание:N5002-V359

№ на схеме:27

Наименование:Valve body

Каталожный номер:4120004033005

Комплект:1

Примечание:N5002-V359
