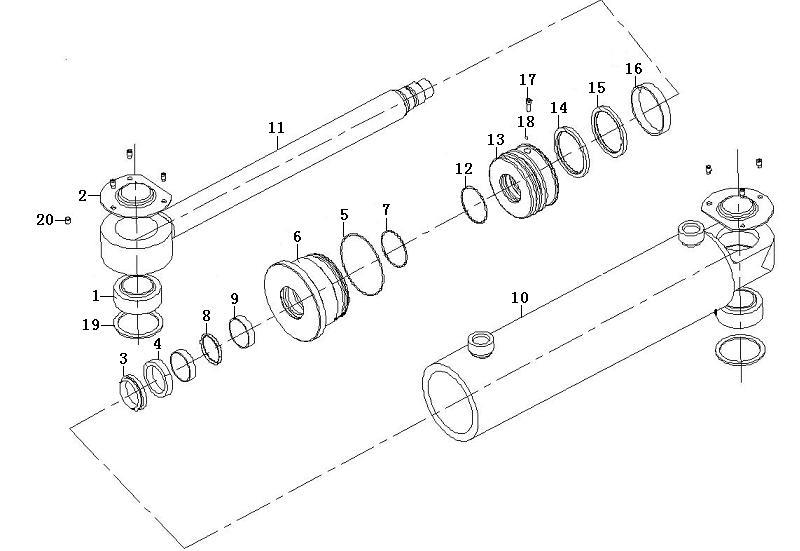

Гидроцилиндр поворота 80*35*279.5-507 (3713ch)
← Цилиндр подъема 90*50*1379.5-493.5 (3713ch)
Гидроцилиндр рулевого управления 115*50*303-610 (3713ch) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4021000248
Комплект:2
Примечание:GB9163-GE35ES
№ на схеме:2
Каталожный номер:4120004766001
Комплект:2
Примечание:249100164
№ на схеме:6
Каталожный номер:4120004766003
Комплект:1
Примечание:243000171
№ на схеме:10
Каталожный номер:4120004766004
Комплект:1
Примечание:242000265
№ на схеме:11
Каталожный номер:4120004766005
Комплект:1
Примечание:241000500
№ на схеме:17
Каталожный номер:4014000205
Комплект:7
Примечание:GB70.1-M6*14EpZn-8.8
№ на схеме:19
Каталожный номер:4015000272
Комплект:2
Примечание:PGB893.1-55-65Mn
№ на схеме:20
Каталожный номер:4030000065
Комплект:2
Примечание:JB7940.1-M10*1
