Гидроцилиндр наклона 100*50*260.5-562 (3713ch)

Гидроцилиндр наклона 100*50*260.5-562 (3713ch)

← Гидроцилиндр наклона передний 100*50*169-473 (3713ch) Цилиндр рулевой передний левый 63*45*340-577 (3713ch) →

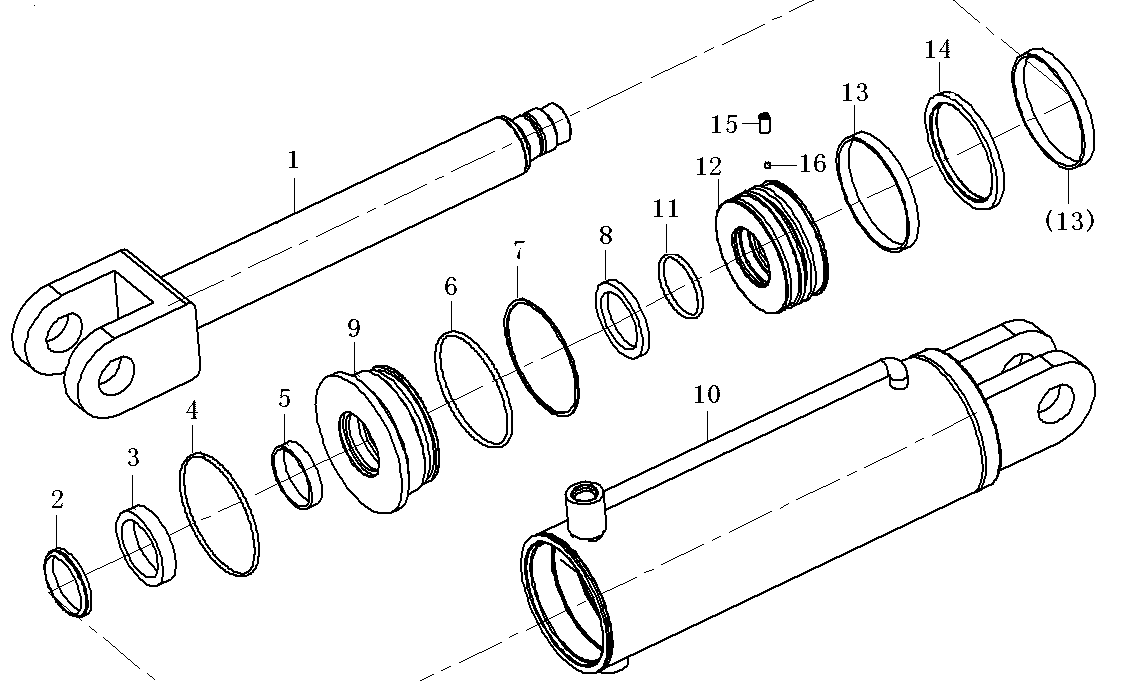

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Piston rod
Каталожный номер:4120004771001
Комплект:1
Примечание:241000515
0 ₽
шт
№ на схеме:2
Наименование:Sealing kit
Каталожный номер:4120004771002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sealing kit
Каталожный номер:4120004771002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sealing kit
Каталожный номер:4120004771002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing kit
Каталожный номер:4120004771002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing kit
Каталожный номер:4120004771002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing kit
Каталожный номер:4120004771002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sealing kit
Каталожный номер:4120004771002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Piston
Каталожный номер:4120004767002
Комплект:1
Примечание:244000177
0 ₽
шт
№ на схеме:10
Наименование:Cylinder tube
Каталожный номер:4120004771003
Комплект:1
Примечание:242000269
0 ₽
шт
№ на схеме:11
Наименование:Sealing kit
Каталожный номер:4120004771002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Piston
Каталожный номер:4120004762005
Комплект:1
Примечание:244000178
0 ₽
шт
№ на схеме:13
Наименование:Sealing kit
Каталожный номер:4120004771002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sealing kit
Каталожный номер:4120004771002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:4014000468
Комплект:1
Примечание:GB77-M8*16-45H
0 ₽
шт
№ на схеме:16
Наименование:Ball
Каталожный номер:4120000560506
Комплект:1
Примечание:GB308-4.5
