Ящик аккумуляторной батареи (часть i)

Ящик аккумуляторной батареи (часть i)

← Лестница (для доступа в кабину оператора) Ящик аккумуляторной батареи (часть ii) →

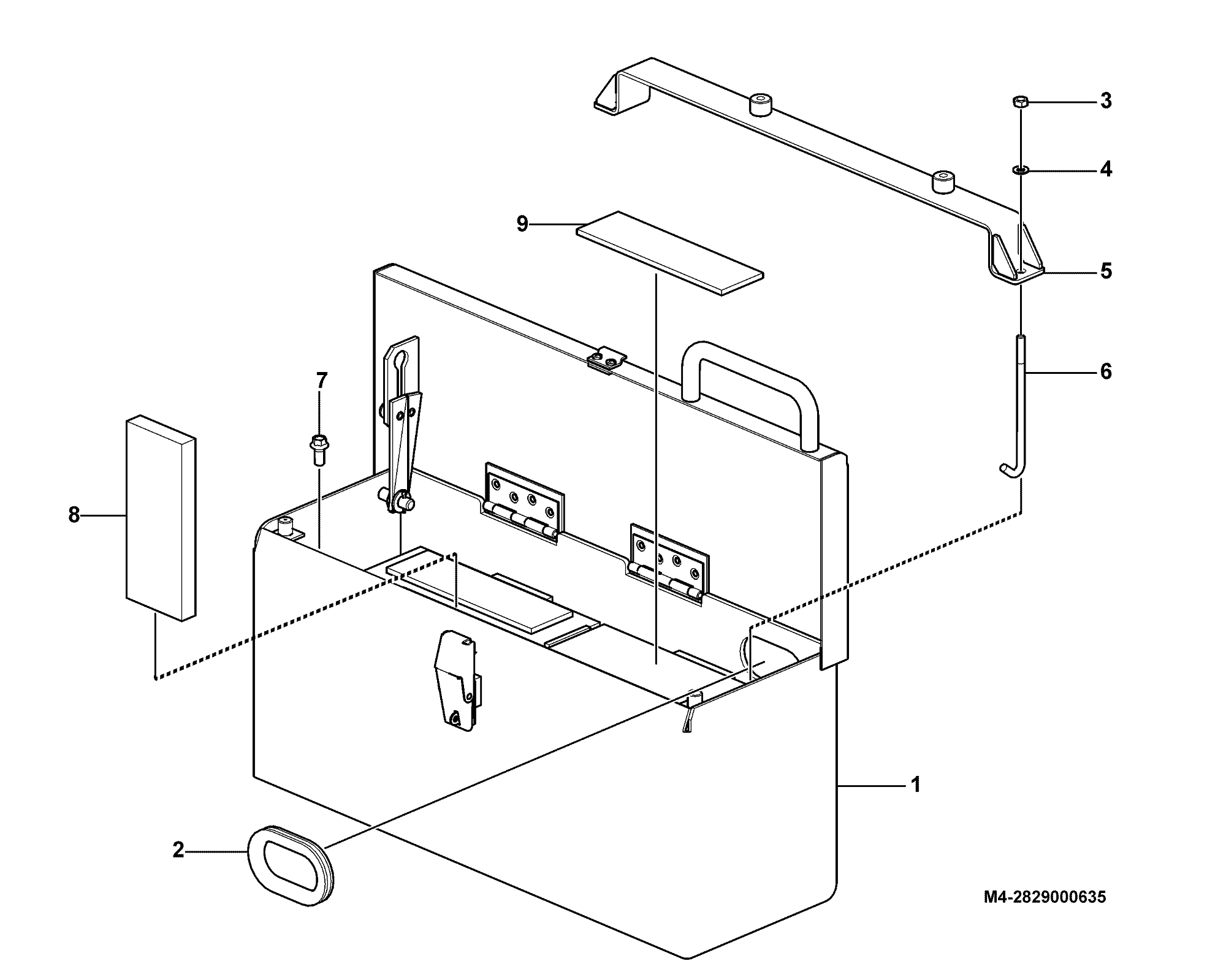

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Battery box assemble
Каталожный номер:28290007351
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rubber sleeve
Каталожный номер:29340011901
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut
Каталожный номер:4013000033
Комплект:2
Примечание:GB6170-M8EpZn-8
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:4015000072
Комплект:2
Примечание:GB97.1-8EpZn-300HV
0 ₽
шт
№ на схеме:5
Наименование:Anchor plate
Каталожный номер:28290006471
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:28290006501
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:4011000447
Комплект:4
Примечание:GB16674-M10*20EpZn-8.8
0 ₽
шт
№ на схеме:8
Наименование:Rubber cushion
Каталожный номер:28290006441
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rubber cushion
Каталожный номер:28290007071
Комплект:6
Примечание:
