Оборудование рабочее (часть ii)

Оборудование рабочее (часть ii)

← Оборудование рабочее (часть i) Оборудование рабочее (часть iii) →

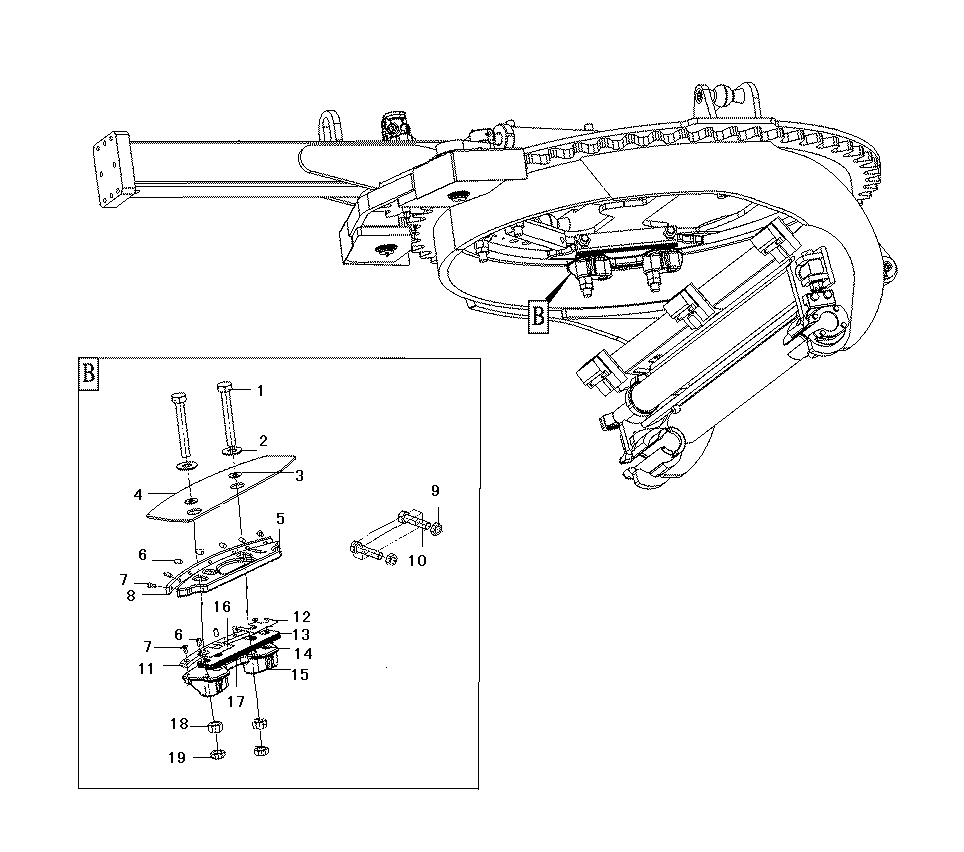

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:4011000750
Комплект:6
Примечание:GB5782-M30*200EpZn-10.9
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:4015000119
Комплект:4
Примечание:GB97.1-30EpZn-300HV
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:28350001751
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Wear part
Каталожный номер:28350001651
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Guide plate
Каталожный номер:28350001681
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin
Каталожный номер:28350002061
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:28350002051
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Wear plate
Каталожный номер:28350002101
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:4013000310
Комплект:6
Примечание:GB6172.1-M27EpZn
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:4011001061
Комплект:6
Примечание:GB5783-M27*100EpZn-10.9
0 ₽
шт
№ на схеме:11
Наименование:Wear part
Каталожный номер:28350001691
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Shim
Каталожный номер:28350001741
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Shim
Каталожный номер:28350001721
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Shim
Каталожный номер:28350001711
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Clamping plate
Каталожный номер:28350001671
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Shim
Каталожный номер:28350001731
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Shim
Каталожный номер:28350001701
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Nut
Каталожный номер:4013000308
Комплект:6
Примечание:GB6170-M30EpZn-10
0 ₽
шт
№ на схеме:19
Наименование:Nut
Каталожный номер:4013000309
Комплект:6
Примечание:GB6172.1-M30EpZn
