Кронштейн наклона в сборе

Кронштейн наклона в сборе

← Оборудование рабочее (часть iii) Гидроцилиндр наклона передний 100х50х169-473 (3713ch) →

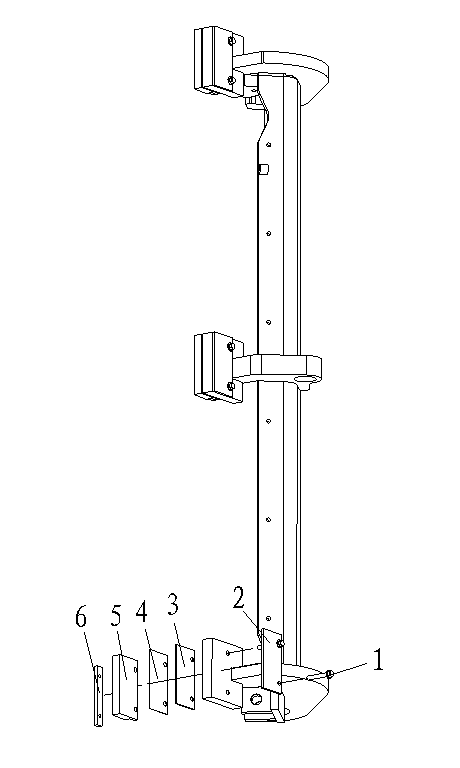

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw
Каталожный номер:4011001050
Комплект:6
Примечание:GB16674.1-M10*65EpZn-10.9
0 ₽
шт
№ на схеме:2
Наименование:Wear plate
Каталожный номер:28350001161
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shim
Каталожный номер:28350001171
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Shim
Каталожный номер:28350001181
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Wear part
Каталожный номер:28350001191
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamping plate
Каталожный номер:28350001201
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Tilting cradle
Каталожный номер:28350001061
Комплект:1
Примечание:
