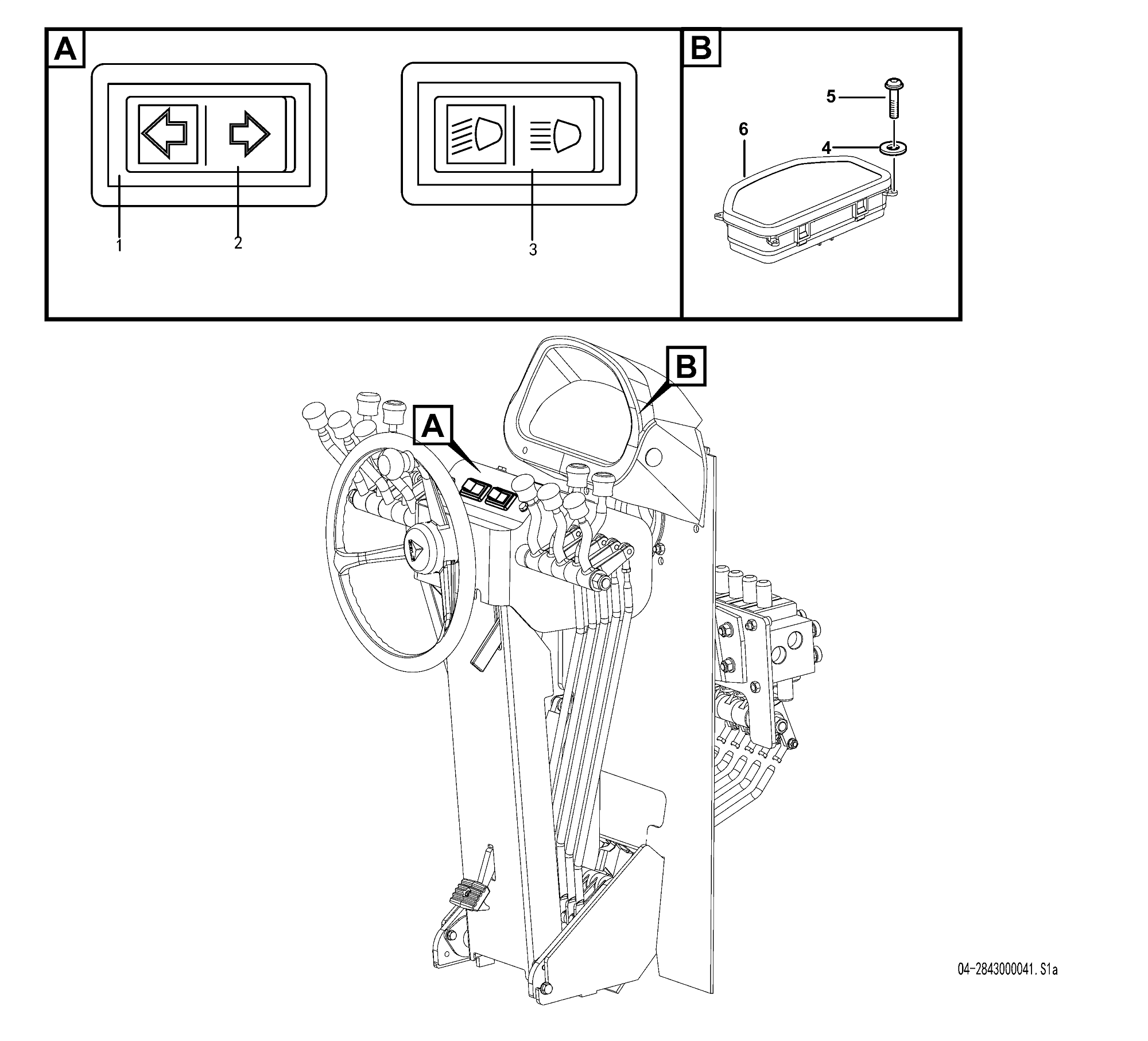

Электросистема кабины
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4130000572
Комплект:2
Примечание:JK931-01DKJ
№ на схеме:2
Каталожный номер:4130001954
Комплект:1
Примечание:JK931-01ZX-H
№ на схеме:3
Каталожный номер:4130001955
Комплект:1
Примечание:JK931-01QDD-H
№ на схеме:3
Каталожный номер:4011000461
Комплект:1
Примечание:GB16674-M8*16EpZn-8.8
№ на схеме:4
Каталожный номер:4015000110
Комплект:4
Примечание:GB97.1-5EpZn-300HV
№ на схеме:4
Каталожный номер:4011000153
Комплект:4
Примечание:GB16674-M6*16EpZn-8.8
№ на схеме:5
Каталожный номер:4014000088
Комплект:4
Примечание:GB818-M5*16EpZn-4.8
№ на схеме:5
Каталожный номер:4130001899
Комплект:1
Примечание:L1-24F17R1402
№ на схеме:6
Каталожный номер:28320003871
Комплект:1
Примечание:SDLG-9-SPEED-OIL TEP
№ на схеме:6
Каталожный номер:4015000207
Комплект:4
Примечание:GB97.1-6EpZn-300HV
№ на схеме:7
Каталожный номер:4014000042
Комплект:7
Примечание:GB818-M5*20EpZn-4.8
№ на схеме:9
Каталожный номер:4015000110
Комплект:7
Примечание:GB97.1-5EpZn-300HV
№ на схеме:13
Каталожный номер:4130000593
Комплект:1
Примечание:JK931-01JDD
№ на схеме:17
Каталожный номер:4011000481
Комплект:2
Примечание:GB16674-M8*30EpZn-8.8
№ на схеме:18
Каталожный номер:4014000037
Комплект:3
Примечание:GB845-ST4.2*19-C-H
№ на схеме:19
Каталожный номер:4015000110
Комплект:2
Примечание:GB97.1-5EpZn-300HV
№ на схеме:21
Каталожный номер:4014000042
Комплект:2
Примечание:GB818-M5*20EpZn-4.8
№ на схеме:23
Каталожный номер:4190001839
Комплект:30
Примечание:LG13-ZS4*160
№ на схеме:27
Каталожный номер:4014000302
Комплект:2
Примечание:GB819.1-M5*12EpZn-4.8
№ на схеме:31
Каталожный номер:4130000496
Комплект:10
Примечание:JK931-01GB
№ на схеме:32
Каталожный номер:4130000497
Комплект:12
Примечание:JK931-01ZKJ
№ на схеме:33
Каталожный номер:4130000499
Комплект:1
Примечание:JK931-01PS
№ на схеме:34
Каталожный номер:4130000493
Комплект:3
Примечание:JK931-01GYQ
№ на схеме:35
Каталожный номер:4130000498
Комплект:10
Примечание:JK931-01CKJ
№ на схеме:36
Каталожный номер:4130000492
Комплект:1
Примечание:JK931-01JSD
№ на схеме:37
Каталожный номер:4130001877
Комплект:1
Примечание:JK931-01NGZD
№ на схеме:38
Каталожный номер:4130001896
Комплект:1
Примечание:JK931-01CDD
№ на схеме:39
Каталожный номер:4130000491
Комплект:1
Примечание:JK931-01HZD
№ на схеме:40
Каталожный номер:4130000489
Комплект:1
Примечание:JK931-01BGD
№ на схеме:41
Каталожный номер:4130001052
Комплект:1
Примечание:JK931-01JY
№ на схеме:42
Каталожный номер:4130001897
Комплект:1
Примечание:JK931-01SJYG
