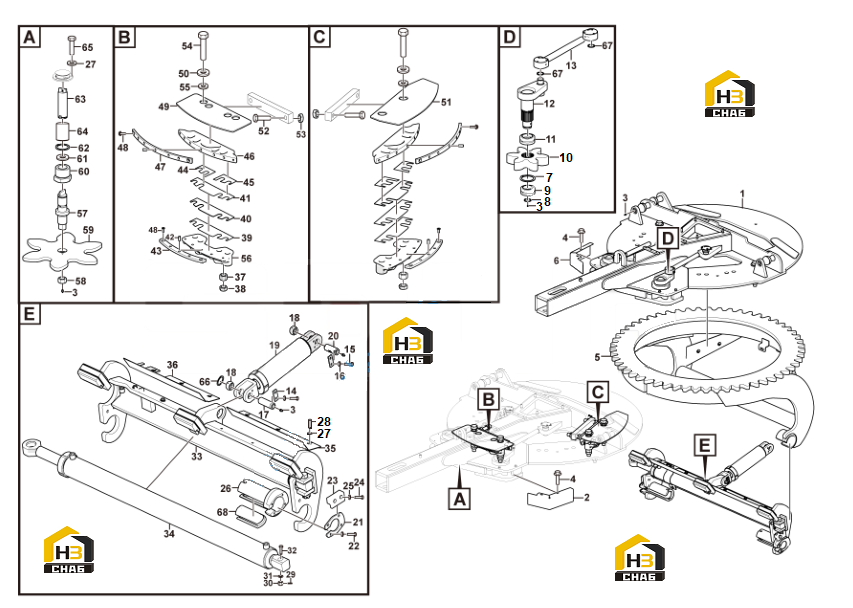

Узел рабочий поворотной тяги 2835000073

Каталожный номер:28350001551

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lubricating nipple

Каталожный номер:4030000065

Комплект:10

Примечание:JB7940.1-M10*1

№ на схеме:4

Каталожный номер:4011000447

Комплект:4

Примечание:GB16674-M10*20EpZn-8.8

№ на схеме:5

Наименование:Attachment bracket

Каталожный номер:28350001782

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:28350001561

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:28350001021

Комплект:2

Примечание:

№ на схеме:8

Каталожный номер:4015000046

Комплект:2

Примечание:GB894.1-50-65Mn

№ на схеме:9

Наименование:Spherical plain bearing

Каталожный номер:4021000050

Комплект:2

Примечание:GB9163-GE50ES-2RS

№ на схеме:10

Наименование:Gear

Каталожный номер:28350001511

Комплект:2

Примечание:

№ на схеме:11

Наименование:Spherical plain bearing

Каталожный номер:4021000043

Комплект:2

Примечание:GB9163-GE70ES-2RS

№ на схеме:12

Наименование:Swing pinion shaft

Каталожный номер:28350003661

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cylinder

Каталожный номер:4120008423

Комплект:2

Примечание:80*35*275-507-B

№ на схеме:14

Наименование:Locking plate

Каталожный номер:28350001641

Комплект:2

Примечание:

№ на схеме:15

Каталожный номер:4011000082

Комплект:4

Примечание:GB5783-M10*25EpZn-8.8

№ на схеме:16

Каталожный номер:4015000162

Комплект:6

Примечание:GB97.1-10EpZn-300HV

№ на схеме:17

Наименование:Pin

Каталожный номер:28350001631

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spherical plain bearing

Каталожный номер:4021000248

Комплект:2

Примечание:GB9163-GE35ES

№ на схеме:19

Наименование:Cylinder

Каталожный номер:4120004771

Комплект:1

Примечание:100*50*260.5-562

№ на схеме:20

Наименование:Pin

Каталожный номер:28350001601

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:28350001491

Комплект:2

Примечание:

№ на схеме:22

Каталожный номер:4011000763

Комплект:10

Примечание:GB5783-M10*30EpZn-10.9

№ на схеме:23

Наименование:Clamping plate

Каталожный номер:28350001501

Комплект:2

Примечание:

№ на схеме:24

Каталожный номер:4011001062

Комплект:4

Примечание:GB5783-M16*60EpZn-10.9

№ на схеме:25

Каталожный номер:4015000181

Комплект:4

Примечание:GB97.1-16EpZn-300HV

№ на схеме:26

Наименование:Guide bushing

Каталожный номер:28350001211

Комплект:2

Примечание:

№ на схеме:27

Каталожный номер:4015000168

Комплект:9

Примечание:GB97.1-12EpZn-300HV

№ на схеме:28

Каталожный номер:4011000197

Комплект:6

Примечание:GB5783-M12*25EpZn-8.8

№ на схеме:29

Наименование:Split pin

Каталожный номер:4016000308

Комплект:1

Примечание:GB91-5*50EpZn-Q235A

№ на схеме:30

Каталожный номер:4013000311

Комплект:1

Примечание:GB6178-M24EpZn-10

№ на схеме:31

Каталожный номер:4015000167

Комплект:1

Примечание:GB97.1-24EpZn-300HV

№ на схеме:32

Каталожный номер:28350001761

Комплект:1

Примечание:M24*129

№ на схеме:33

Наименование:Tilting cradle

Каталожный номер:28350001051

Комплект:1

Примечание:

№ на схеме:34

Наименование:Cylinder

Каталожный номер:4120004767

Комплект:1

Примечание:90*50*1346-1794

№ на схеме:35

Каталожный номер:28350001581

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:28350001591

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:4013000308

Комплект:6

Примечание:GB6170-M30EpZn-10

№ на схеме:38

Каталожный номер:4013000309

Комплект:6

Примечание:GB6172.1-M30EpZn

№ на схеме:39

Каталожный номер:28350001701

Комплект:12

Примечание:

№ на схеме:40

Каталожный номер:28350001711

Комплект:18

Примечание:

№ на схеме:41

Каталожный номер:28350001721

Комплект:12

Примечание:

№ на схеме:42

Наименование:Pin

Каталожный номер:28350002061

Комплект:24

Примечание:

№ на схеме:43

Наименование:Wear part

Каталожный номер:28350001691

Комплект:3

Примечание:

№ на схеме:44

Каталожный номер:28350001731

Комплект:3

Примечание:

№ на схеме:45

Каталожный номер:28350001741

Комплект:3

Примечание:

№ на схеме:46

Наименование:Guide plate

Каталожный номер:28350001681

Комплект:3

Примечание:

№ на схеме:47

Наименование:Wear plate

Каталожный номер:28350002101

Комплект:3

Примечание:

№ на схеме:48

Каталожный номер:28350002051

Комплект:12

Примечание:

№ на схеме:49

Наименование:Wear part

Каталожный номер:28350001661

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:4015000119

Комплект:12

Примечание:GB97.1-30EpZn-300HV

№ на схеме:51

Наименование:Wear part

Каталожный номер:28350001651

Комплект:2

Примечание:

№ на схеме:52

Каталожный номер:4011001061

Комплект:6

Примечание:GB5783-M27*100EpZn-10.9

№ на схеме:53

Каталожный номер:4013000310

Комплект:6

Примечание:GB6172.1-M27EpZn

№ на схеме:54

Каталожный номер:4011000750

Комплект:6

Примечание:GB5782-M30*200EpZn-10.9

№ на схеме:55

Каталожный номер:28350001751

Комплект:6

Примечание:

№ на схеме:56

Наименование:Clamping plate

Каталожный номер:28350001671

Комплект:3

Примечание:

№ на схеме:57

Наименование:Shaft

Каталожный номер:28350002131

Комплект:1

Примечание:

№ на схеме:58

Каталожный номер:4013000314

Комплект:1

Примечание:GB889.1-M24EpZn-10

№ на схеме:59

Наименование:Gear

Каталожный номер:28350002121

Комплект:1

Примечание:

№ на схеме:60

Каталожный номер:28350002141

Комплект:1

Примечание:M42

№ на схеме:61

Каталожный номер:28350002151

Комплект:1

Примечание:

№ на схеме:62

Каталожный номер:4015000130

Комплект:1

Примечание:GB894.1-25-65Mn

№ на схеме:63

Наименование:Shaft

Каталожный номер:28350002111

Комплект:1

Примечание:

№ на схеме:64

Наименование:Sleeve

Каталожный номер:28350002161

Комплект:1

Примечание:

№ на схеме:65

Каталожный номер:4014000081

Комплект:3

Примечание:GB70.1-M12*45EpZn-8.8

№ на схеме:66

Каталожный номер:4015000272

Комплект:1

Примечание:GB893.1-55-65Mn

№ на схеме:67
