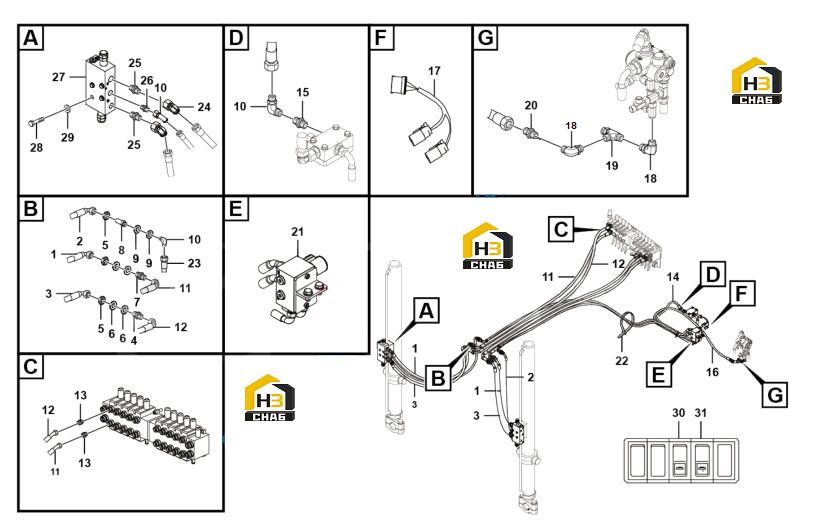

Узел плавающего положения отвала грейдера 2812000558
← Гидросистема трехточечной сцепки (передняя, средняя, задняя) грейдера 281200060
Клапан электромагнитный в сборе 2812000559 →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120004881
Комплект:2
Примечание:20491-22-06TZ/20411-22-
№ на схеме:2
Каталожный номер:4120005547
Комплект:2
Примечание:20411-16-04TZ/20491-16-
№ на схеме:3
Каталожный номер:4120005106
Комплект:2
Примечание:20491-22-06TZ/20411-22-
№ на схеме:6
Каталожный номер:4015000184
Комплект:8
Примечание:GB97.1-22EpZn-300HV
№ на схеме:9
Каталожный номер:4015000181
Комплект:4
Примечание:GB97.1-16EpZn-300HV
№ на схеме:11
Каталожный номер:4120004879
Комплект:2
Примечание:20411-22-06TZ/20491-22-
№ на схеме:12
Каталожный номер:4120004880
Комплект:2
Примечание:20411-22-06TZ/20491-22-
№ на схеме:14
Каталожный номер:4120005551
Комплект:1
Примечание:20411-16-04TZ/20491-16-
№ на схеме:16
Каталожный номер:4120005550
Комплект:1
Примечание:20411-16-04TZ/20491-16-
№ на схеме:19
Каталожный номер:4190000143
Комплект:1
Примечание:EL12LOMDA3C
№ на схеме:22
Каталожный номер:4019000023
Комплект:10
Примечание:LG13-ZS4*185
№ на схеме:23
Каталожный номер:4120005549
Комплект:2
Примечание:20411-16-04TZ/20441-16-
№ на схеме:27
Каталожный номер:4120005538
Комплект:2
Примечание:ST2924-AC0
№ на схеме:28
Каталожный номер:4011000718
Комплект:8
Примечание:GB5782-M8*60EpZn-8.8
№ на схеме:29
Каталожный номер:4015000072
Комплект:8
Примечание:GB97.1-8EpZn-300HV
№ на схеме:30
Каталожный номер:4130002140
Комплект:1
Примечание:JK931-01BFL
№ на схеме:31
Каталожный номер:4130002141
Комплект:1
Примечание:JK931-01BFR
