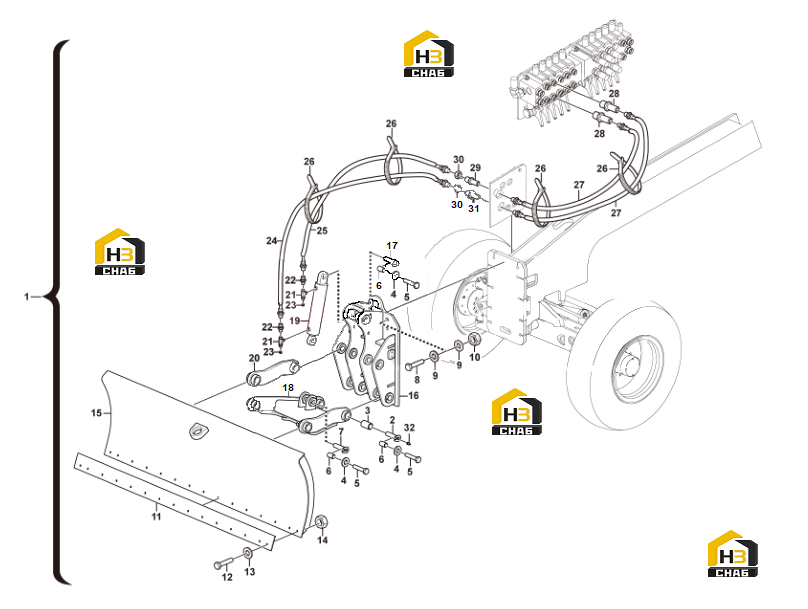

Узел отвала грейдера в сборе 2836000276.8
← Гидролиния рыхлителя 2836000260 (часть III)
Гидросистема трехточечной сцепки (передняя, средняя, задняя) грейдера 281200060 →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:5
Каталожный номер:4011000089
Комплект:10
Примечание:GB5783-M12*30EpZn-8.8
№ на схеме:8
Каталожный номер:4011001024
Комплект:10
Примечание:GB5782-M24*100EpZn-10.9
№ на схеме:9
Каталожный номер:4015000167
Комплект:10
Примечание:GB97.1-24EpZn-300HV
№ на схеме:13
Каталожный номер:4015000181
Комплект:13
Примечание:GB97.1-16EpZn-300HV
№ на схеме:19
Каталожный номер:4120005331
Комплект:1
Примечание:100*50*383-670
№ на схеме:21
Каталожный номер:4120002170
Комплект:2
Примечание:ET15LOMDCF
№ на схеме:24
Каталожный номер:4120005354
Комплект:1
Примечание:20411-22-06TZ/20491-22-
№ на схеме:25
Каталожный номер:4120005355
Комплект:1
Примечание:20411-22-06TZ/20491-22-
№ на схеме:27
Каталожный номер:4120005356
Комплект:2
Примечание:20411-22-06TZ/20491-22-
№ на схеме:32
Каталожный номер:4030000065
Комплект:8
Примечание:JB7940.1-M10*1
