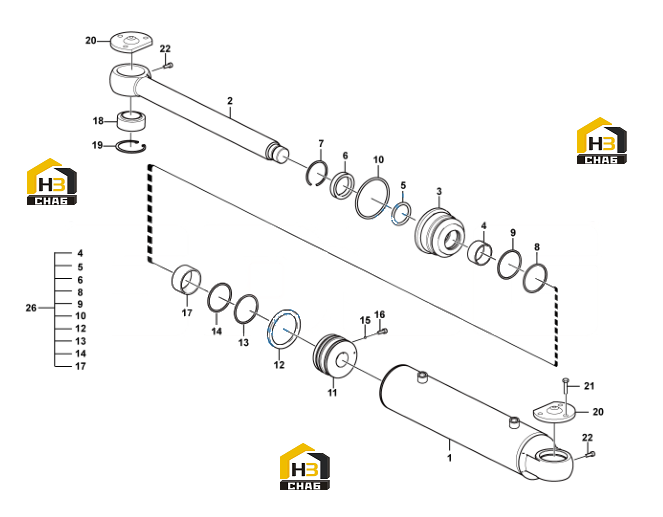

Цилиндр вращения отвала 4120008423 (80х35х275/507-B)
← Цилиндр изменения угла наклона отвала 4120004771 (3713CH)
Цилиндр выдвижения отвала 4120004767 (3713CH) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120008423001
Комплект:1
Примечание:24A632680
№ на схеме:4
Каталожный номер:4120008423004
Комплект:1
Примечание:24G303545
№ на схеме:5
Каталожный номер:4120008423005
Комплект:1
Примечание:24F003502
№ на схеме:6
Каталожный номер:4120006118009
Комплект:1
Примечание:24D203502
№ на схеме:7
Каталожный номер:4120006954006
Комплект:1
Примечание:24C090070
№ на схеме:9
Каталожный номер:4120008298008
Комплект:1
Примечание:24M10800C
№ на схеме:12
Каталожный номер:4120006310016
Комплект:1
Примечание:24P208002
№ на схеме:14
Каталожный номер:4120007375005
Комплект:1
Примечание:24M10400C T335.2x40x1.25
№ на схеме:16
Каталожный номер:4120006316010
Комплект:1
Примечание:24T906121 M6*12L
№ на схеме:17
Каталожный номер:4120005559012
Комплект:1
Примечание:24G208021
№ на схеме:18
Каталожный номер:4120008423007
Комплект:2
Примечание:24U103503
№ на схеме:19
Каталожный номер:4120005898006
Комплект:2
Примечание:24T005501
№ на схеме:22
Каталожный номер:4120005801013
Комплект:4
Примечание:24V2100A1 M10x1
№ на схеме:23
Каталожный номер:4120008423008
Комплект:1
Примечание:24A600810S
