Руль управления в сборе 2827000556

Руль управления в сборе 2827000556

← Узел шарнирный 2822000354 (часть II) Узел установки многоходового клапана 2827000634 →

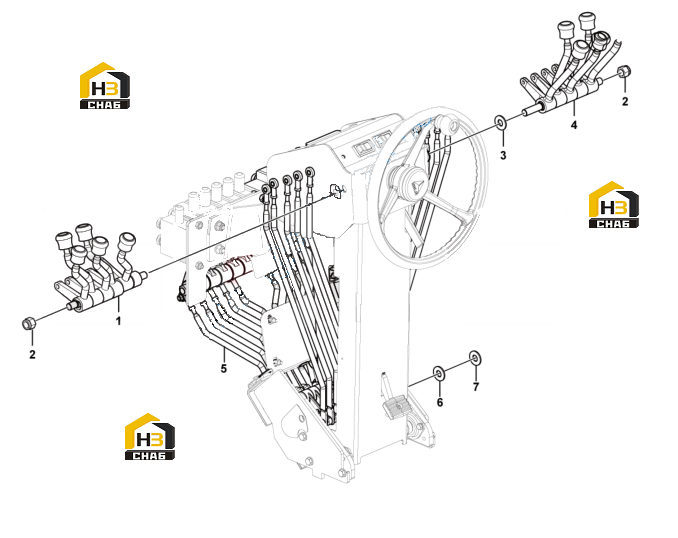

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Control handle
Каталожный номер:4190003615
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Lock nut
Каталожный номер:4013000129
Комплект:4
Примечание:GB889.2-M16*1.5EpZn-8
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:4015000181
Комплект:2
Примечание:GB97.1-16EpZn-300HV
0 ₽
шт
№ на схеме:4
Наименование:Control handle
Каталожный номер:4190003611
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Control lever
Каталожный номер:4190003326
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:28270006001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:28270011711
Комплект:2
Примечание:20*35*1
