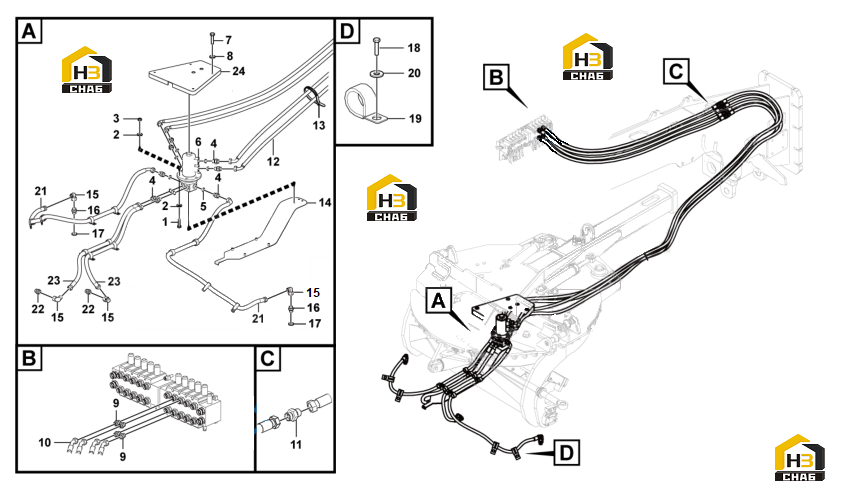

Линия гидравлическая поворота отвала 2812000440
← Линия гидравлическая наклона отвала 2812000457
Соединение поворотное центральное 4120008093 (ZH0401A202) (320212) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4014000094
Комплект:6
Примечание:GB70.1-M12*60EpZn-10.9
№ на схеме:2
Каталожный номер:4015000168
Комплект:12
Примечание:GB97.1-12EpZn-300HV
№ на схеме:3
Каталожный номер:4013000158
Комплект:6
Примечание:GB889.1-M12EpZn-8
№ на схеме:5
Каталожный номер:4030000511
Комплект:8
Примечание:GB3452.1-17.5*2.65G
№ на схеме:6
Каталожный номер:4120008093
Комплект:12
Примечание:ZH0401A202
№ на схеме:7
Каталожный номер:4011000105
Комплект:7
Примечание:GB5783-M8*20EpZn-8.8
№ на схеме:8
Каталожный номер:4015000256
Комплект:7
Примечание:GB96.1-8EpZn-300HV
№ на схеме:10
Каталожный номер:4120004856
Комплект:4
Примечание:20411-22-06TZ/20411-22-
№ на схеме:12
Каталожный номер:4120004858
Комплект:4
Примечание:20491-22-06TZ/20411-22-
№ на схеме:13
Каталожный номер:4019000023
Комплект:10
Примечание:LG13-ZS4*185
№ на схеме:18
Каталожный номер:4011000081
Комплект:8
Примечание:GB5783-M10*20EpZn-8.8
№ на схеме:20
Каталожный номер:4015000162
Комплект:8
Примечание:GB97.1-10EpZn-300HV
№ на схеме:21
Каталожный номер:4120006685
Комплект:2
Примечание:20411-22-06TZ/20491-22-
№ на схеме:23
Каталожный номер:4120006686
Комплект:2
Примечание:20411-22-06TZ/20441-22-
