Клапан поворотный в сборе 2022000701

← Клапан перепускной 2812000710 Линия гидравлическая отвала в сборе 2812000458 →

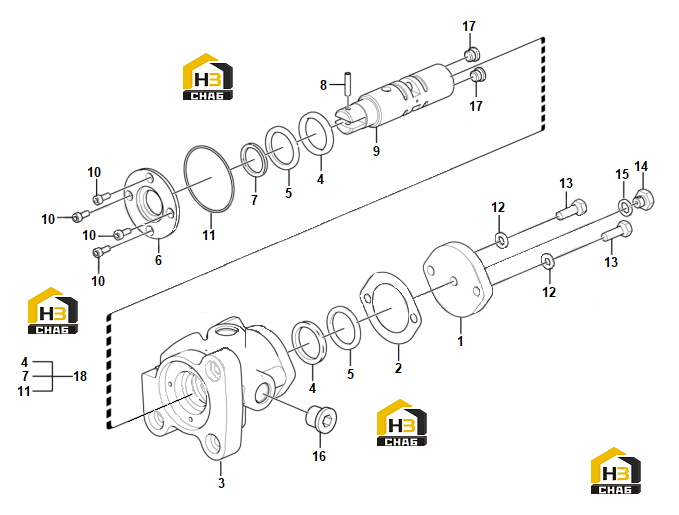

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve cover

Каталожный номер:2022000702

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket

Каталожный номер:2022000703

Комплект:1

Примечание:

№ на схеме:3

Наименование:Valve body

Каталожный номер:2022000704

Комплект:1

Примечание:

№ на схеме:4

Наименование:Lip seal

Каталожный номер:4030001025

Комплект:2

Примечание:BA 3092 00030

№ на схеме:5

Наименование:Washer

Каталожный номер:2022000705

Комплект:2

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:2022000707

Комплект:1

Примечание:

№ на схеме:7

Наименование:Lip seal

Каталожный номер:4030001026

Комплект:1

Примечание:AG 025A Z5072

№ на схеме:8

Наименование:Spring pin

Каталожный номер:4016000328

Комплект:1

Примечание:GB879.1-4.5*24

№ на схеме:9

Наименование:Valve rod

Каталожный номер:2022000706

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw gb70.3-m5*12epzn-8.8

Каталожный номер:4014000300

Комплект:4

Примечание:GB70.3-M5*12EpZn-8.8

№ на схеме:11

Наименование:O-ring

Каталожный номер:4030001027

Комплект:1

Примечание:2-037(63.22

№ на схеме:12

Наименование:Washer

Каталожный номер:4015000072

Комплект:2

Примечание:GB97.1-8EpZn-300HV

№ на схеме:13

Наименование:Bolt

Каталожный номер:4011000724

Комплект:2

Примечание:GB5783-M8*25-8.8

№ на схеме:14

Наименование:Plug

Каталожный номер:2022000708

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:4015000140

Комплект:1

Примечание:JB982-10

№ на схеме:16

Наименование:Plug

Каталожный номер:4120005353

Комплект:6

Примечание:3/4-16UNC

№ на схеме:17

Наименование:Plug

Каталожный номер:4030000144

Комплект:2

Примечание:Q/ZB285-ZG1/8″-35

№ на схеме:18

Наименование:Sealing kit

Каталожный номер:2022000701001

Комплект:1

Примечание:
