Электропроводка задней рамы 2842000023

Электропроводка задней рамы 2842000023

← Электропроводка передней рамы 2841000002 Электропроводка кабины (часть I) 2843000171 →

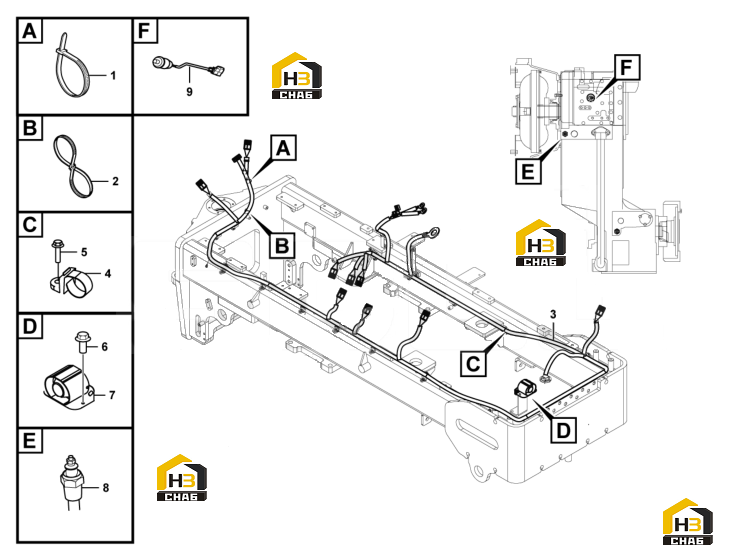

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cable tie
Каталожный номер:4190000020
Комплект:8
Примечание:LG13-ZS4*250
0 ₽
шт
№ на схеме:2
Наименование:Cable tie
Каталожный номер:4190001833
Комплект:5
Примечание:RTGB-300ST
0 ₽
шт
№ на схеме:3
Наименование:Wiring harness
Каталожный номер:28420000242
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Strip clamp
Каталожный номер:14400342
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:4011000447
Комплект:17
Примечание:GB16674-M10*20EpZn-8.8
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:4011000807
Комплект:2
Примечание:GB16674-M8*12EpZn-8.8
0 ₽
шт
№ на схеме:7
Наименование:Buzzer
Каталожный номер:4130000121
Комплект:1
Примечание:KSHM-12F4
0 ₽
шт
№ на схеме:8
Наименование:Temperature sensor
Каталожный номер:4130001722
Комплект:1
Примечание:WDG1371D1
0 ₽
шт
№ на схеме:9
Наименование:Pressure switch
Каталожный номер:4130002050
Комплект:1
Примечание:YK-HC
