Блок реле и плавких предохранителей 4130001899 (410707)

Блок реле и плавких предохранителей 4130001899 (410707)

← Электропроводка кабины (часть II) 2843000172 Электропроводка двигателя 2844000015 →

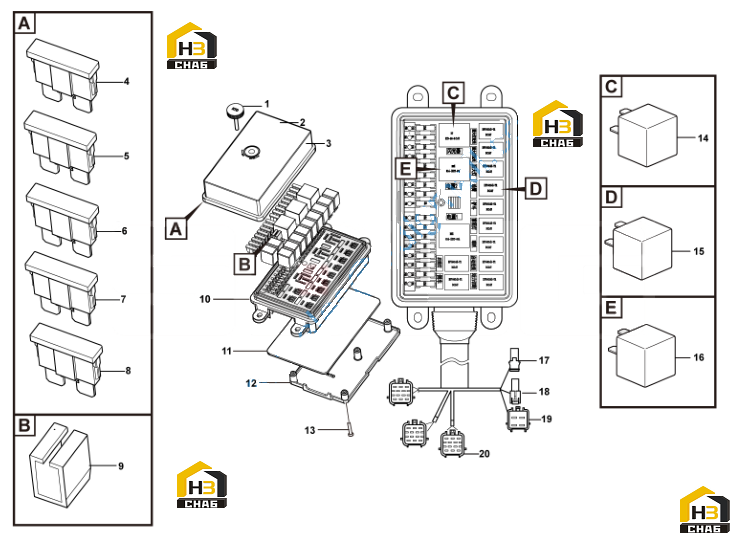

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Knob
Каталожный номер:4130001639
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Decal set
Каталожный номер:4130001904
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cover
Каталожный номер:4130001640
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Fuse
Каталожный номер:4130001324
Комплект:1
Примечание:ATS 5A
0 ₽
шт
№ на схеме:5
Наименование:Fuse
Каталожный номер:4130001327
Комплект:13
Примечание:ATS 10A
0 ₽
шт
№ на схеме:6
Наименование:Fuse
Каталожный номер:4130001649
Комплект:1
Примечание:ATS 15A
0 ₽
шт
№ на схеме:7
Наименование:Fuse
Каталожный номер:4130001332
Комплект:1
Примечание:ATS 25A
0 ₽
шт
№ на схеме:8
Наименование:Fuse
Каталожный номер:4130001648
Комплект:1
Примечание:ATS 30A
0 ₽
шт
№ на схеме:9
Наименование:Clamp
Каталожный номер:4130001330
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CONTROL BOX PEDESTAL CECB-
Каталожный номер:4130001678
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plate
Каталожный номер:4130001905
Комплект:1
Примечание:L1-24F17R1402
0 ₽
шт
№ на схеме:12
Наименование:Cover
Каталожный номер:4130001647
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:4130001720
Комплект:5
Примечание:GB845-M3*16
0 ₽
шт
№ на схеме:14
Наименование:Flasher unit
Каталожный номер:4130001399
Комплект:1
Примечание:RTD-SG-B
0 ₽
шт
№ на схеме:15
Наименование:Relay
Каталожный номер:4130001398
Комплект:11
Примечание:HFV6024Z-TR
0 ₽
шт
№ на схеме:16
Наименование:Relay
Каталожный номер:4130000912
Комплект:2
Примечание:024-1H2T-80A
0 ₽
шт
№ на схеме:17
Наименование:Protecting cover
Каталожный номер:4130001400
Комплект:1
Примечание:DJ7.14-7.8-21
0 ₽
шт
№ на схеме:18
Наименование:Protecting cover
Каталожный номер:4130001401
Комплект:1
Примечание:DJ7014-7.8-11
0 ₽
шт
№ на схеме:19
Наименование:Casing
Каталожный номер:4130001677
Комплект:1
Примечание:MG610331
0 ₽
шт
№ на схеме:20
Наименование:Casing
Каталожный номер:4130001402
Комплект:3
Примечание:MG610350
