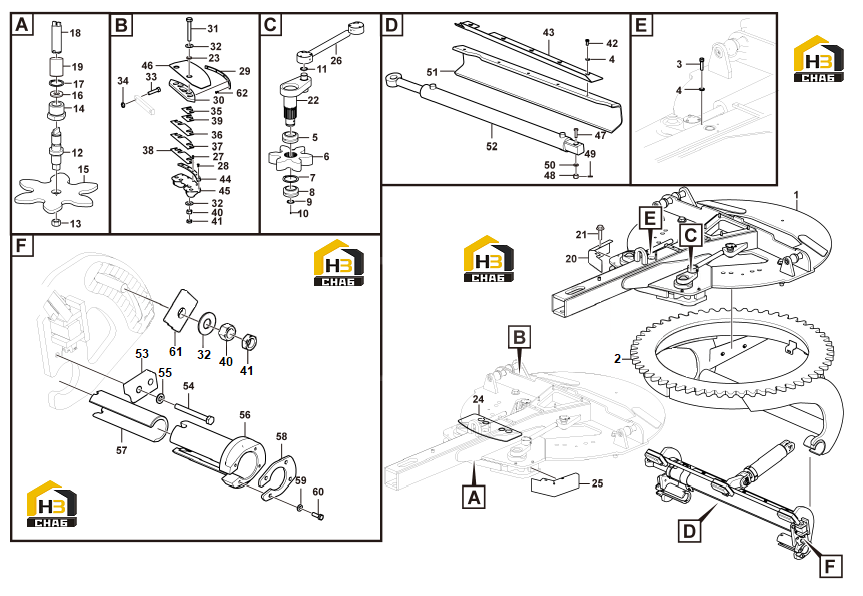

Узел рабочий поворотной тяги

Каталожный номер:4014000081

Комплект:3

Примечание:

№ на схеме:4

Каталожный номер:4015000168

Комплект:8

Примечание:

№ на схеме:5

Наименование:Spherical plain bearing

Каталожный номер:4021000043

Комплект:2

Примечание:

№ на схеме:6

Наименование:Driving wheel

Каталожный номер:28350003471

Комплект:2

Примечание:

№ на схеме:7

Каталожный номер:28350001021

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spherical plain bearing

Каталожный номер:4021000050

Комплект:2

Примечание:

№ на схеме:9

Наименование:Retaining ring

Каталожный номер:4015000046

Комплект:2

Примечание:

№ на схеме:10

Наименование:Lubricating nipple

Каталожный номер:4030000065

Комплект:8

Примечание:

№ на схеме:11

Наименование:Retaining ring

Каталожный номер:4015000020

Комплект:4

Примечание:

№ на схеме:12

Наименование:Shaft

Каталожный номер:28350002131

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:4013000314

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:28350002141

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gear

Каталожный номер:28350003481

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:28350002151

Комплект:1

Примечание:

№ на схеме:17

Наименование:Retaining ring

Каталожный номер:4015000130

Комплект:1

Примечание:

№ на схеме:18

Наименование:Shaft

Каталожный номер:28350002111

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sleeve

Каталожный номер:28350002161

Комплект:1

Примечание:

№ на схеме:20

Наименование:Guard plate

Каталожный номер:28350003351

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:4011000447

Комплект:4

Примечание:

№ на схеме:22

Наименование:Swing pinion shaft

Каталожный номер:28350003681

Комплект:2

Примечание:

№ на схеме:23

Каталожный номер:28350001751

Комплект:6

Примечание:

№ на схеме:24

Наименование:Wear part

Каталожный номер:28350001661

Комплект:1

Примечание:

№ на схеме:25

Наименование:Guard plate

Каталожный номер:28350003341

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cylinder

Каталожный номер:4120008422

Комплект:2

Примечание:

№ на схеме:27

Наименование:Pin

Каталожный номер:28350002061

Комплект:21

Примечание:

№ на схеме:28

Каталожный номер:28350002051

Комплект:6

Примечание:

№ на схеме:29

Наименование:Wear plate

Каталожный номер:28350005791

Комплект:3

Примечание:

№ на схеме:30

Наименование:Spacer plate

Каталожный номер:28350003491

Комплект:3

Примечание:

№ на схеме:31

Каталожный номер:4011000750

Комплект:8

Примечание:

№ на схеме:32

Каталожный номер:4015000119

Комплект:16

Примечание:

№ на схеме:33

Каталожный номер:4011001061

Комплект:6

Примечание:

№ на схеме:34

Каталожный номер:4013000310

Комплект:6

Примечание:

№ на схеме:35

Каталожный номер:28350001731

Комплект:3

Примечание:

№ на схеме:36

Каталожный номер:28350001721

Комплект:12

Примечание:

№ на схеме:37

Каталожный номер:28350001711

Комплект:18

Примечание:

№ на схеме:38

Каталожный номер:28350001701

Комплект:12

Примечание:

№ на схеме:39

Каталожный номер:28350001741

Комплект:3

Примечание:

№ на схеме:40

Каталожный номер:4013000308

Комплект:8

Примечание:

№ на схеме:41

Каталожный номер:4013000309

Комплект:8

Примечание:

№ на схеме:42

Каталожный номер:4011000197

Комплект:5

Примечание:

№ на схеме:43

Наименование:Plate

Каталожный номер:28350003191

Комплект:1

Примечание:

№ на схеме:44

Наименование:Wear plate

Каталожный номер:28350003511

Комплект:3

Примечание:

№ на схеме:45

Наименование:Clamping plate

Каталожный номер:28350002901

Комплект:3

Примечание:

№ на схеме:46

Наименование:Wear part

Каталожный номер:28350001651

Комплект:2

Примечание:

№ на схеме:47

Каталожный номер:28350001761

Комплект:1

Примечание:

№ на схеме:48

Каталожный номер:4013000311

Комплект:1

Примечание:

№ на схеме:49

Наименование:Split pin

Каталожный номер:4016000308

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:4015000167

Комплект:1

Примечание:

№ на схеме:51

Наименование:Tilting cradle

Каталожный номер:28350003151

Комплект:1

Примечание:

№ на схеме:52

Наименование:Cylinder

Каталожный номер:4120006956

Комплект:1

Примечание:

№ на схеме:53

Наименование:Clamping plate

Каталожный номер:28350001501

Комплект:2

Примечание:

№ на схеме:54

Каталожный номер:4011001062

Комплект:4

Примечание:

№ на схеме:55

Каталожный номер:4015000181

Комплект:4

Примечание:

№ на схеме:56

Наименование:Guide bushing

Каталожный номер:28350001211

Комплект:2

Примечание:

№ на схеме:57

Наименование:Sleeve

Каталожный номер:28350002251

Комплект:2

Примечание:

№ на схеме:58

Наименование:Plate

Каталожный номер:28350001491

Комплект:2

Примечание:

№ на схеме:59

Каталожный номер:4015000162

Комплект:8

Примечание:

№ на схеме:60

Каталожный номер:4011000763

Комплект:8

Примечание:

№ на схеме:61

Наименование:Plate

Каталожный номер:28350002751

Комплект:2

Примечание:

№ на схеме:62
