Цилиндр запорный 4120004765 (3713CH)

Цилиндр запорный 4120004765 (3713CH)

← Цилиндр подъема отвала Гидроцилиндр отвала (часть ii) →

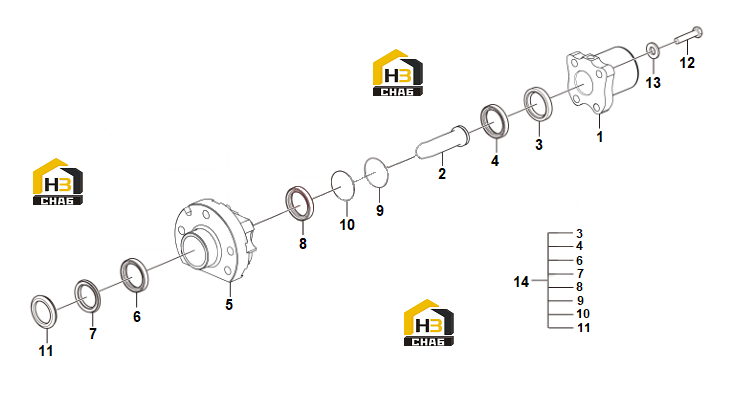

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cylinder tube
Каталожный номер:4120004765006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Piston rod
Каталожный номер:4120004765007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sealing ring
Каталожный номер:4120005559010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sealing ring
Каталожный номер:4120005020024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cover
Каталожный номер:4120004765008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing ring
Каталожный номер:4120005022020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing ring
Каталожный номер:4120004765009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sealing ring
Каталожный номер:4120004765010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:4120005559008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:4120006310009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sealing ring
Каталожный номер:4120004765011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:4120004765012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:4120006030007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sealing ring kit
Каталожный номер:4120004765013
Комплект:1
Примечание:
