Тормоз барабанный

Тормоз барабанный

← Тормоз Бак для гидравлической жидкости →

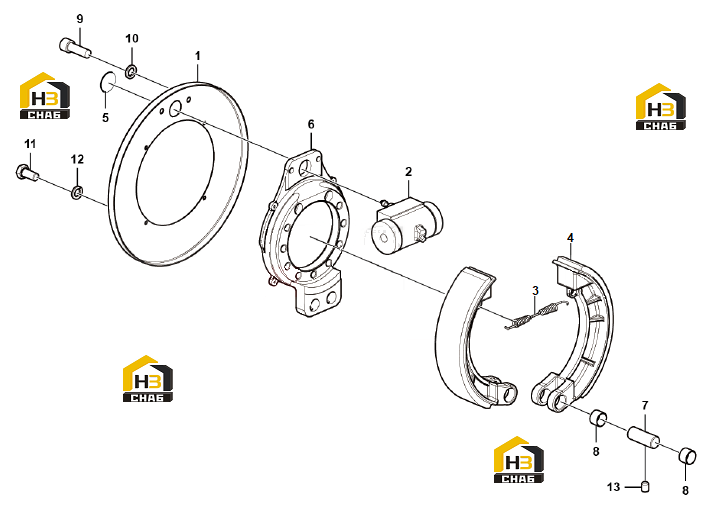

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Dust cover
Каталожный номер:4190003578001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Brake cylinder
Каталожный номер:4190003578002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Return spring
Каталожный номер:4190003578003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Brake shoe
Каталожный номер:4190003578004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cap plug
Каталожный номер:4190003578005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Brake anchorage
Каталожный номер:4190003578006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pin
Каталожный номер:4190003578007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sleeve
Каталожный номер:4190003578008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:4190003578009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:4190003578010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:4190003578011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:4190003578012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:4190003578013
Комплект:2
Примечание:
