Радиатор в сборе с патрубками

← Топливный бак в сборе Радиатор в разборе →

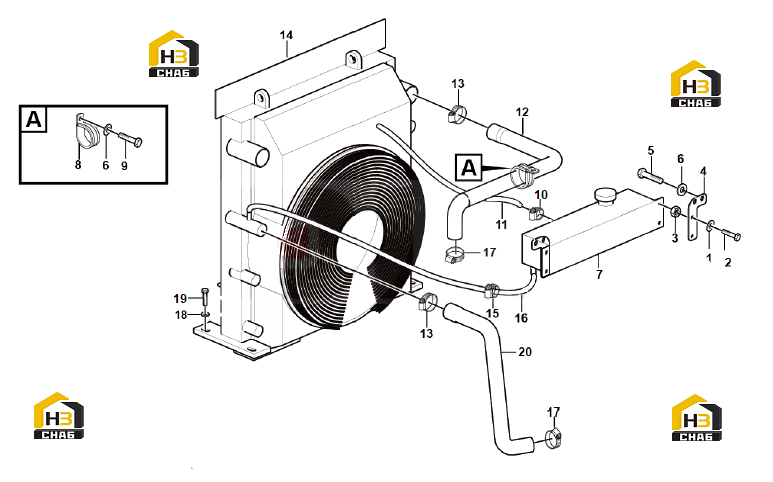

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:4015000162

Комплект:8

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:4011000082

Комплект:4

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:4013000007

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bracket

Каталожный номер:28030004611

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:4011000105

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:4015000072

Комплект:6

Примечание:

№ на схеме:7

Наименование:Expansion tank

Каталожный номер:4110002376

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:29030012901

Комплект:2

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:4011000616

Комплект:2

Примечание:

№ на схеме:10

Наименование:Clamp

Каталожный номер:4017000010

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:4090000190

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:28030005931

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp

Каталожный номер:4017000018

Комплект:2

Примечание:

№ на схеме:14

Наименование:Radiator

Каталожный номер:4110002899

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp

Каталожный номер:4017000011

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:28030005601

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp

Каталожный номер:4017000007

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:29330023161

Комплект:4

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:4011000269

Комплект:4

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:28030005581

Комплект:1

Примечание:
