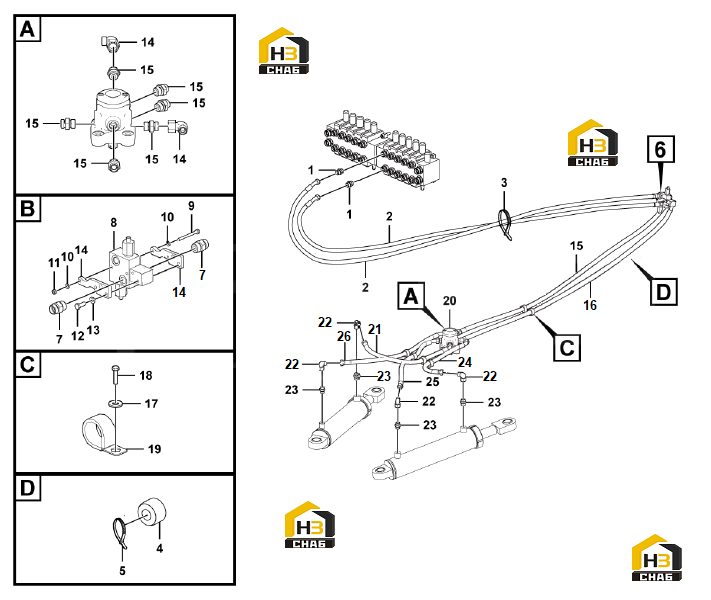

Патрубки соединительные гидроклапана

← Цилиндр телескопический Клапан поворотный в сборе 2022000701 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nipple

Каталожный номер:4120004894

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:4120007425

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cable tie

Каталожный номер:4190000020

Комплект:8

Примечание:

№ на схеме:4

Наименование:Tarpaulin cover

Каталожный номер:26370002901

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cable tie

Каталожный номер:4190001834

Комплект:4

Примечание:

№ на схеме:6

Наименование:Overflow valve

Каталожный номер:28120007101

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nipple

Каталожный номер:4120005156

Комплект:4

Примечание:

№ на схеме:8

Наименование:Safety valve

Каталожный номер:4120005079

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:4014000406

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:4015000207

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:4013000028

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:4011000105

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:4015000072

Комплект:2

Примечание:

№ на схеме:14

Наименование:Fixation plate

Каталожный номер:28120005181

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:4120007427

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:4120007426

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:4015000162

Комплект:3

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:4011000080

Комплект:3

Примечание:

№ на схеме:19

Наименование:Clamp

Каталожный номер:4041002377

Комплект:6

Примечание:

№ на схеме:20

Наименование:Valve

Каталожный номер:2022000701

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:4120007428

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nipple

Каталожный номер:4190000139

Комплект:6

Примечание:

№ на схеме:23

Наименование:Nipple

Каталожный номер:4120003637

Комплект:10

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:4120007430

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:4120007431

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:4120007429

Комплект:1

Примечание:
