Отвал грейдера в сборе

Отвал грейдера в сборе

← Насос шестеренчатый в разборе Тяга поворотного круга →

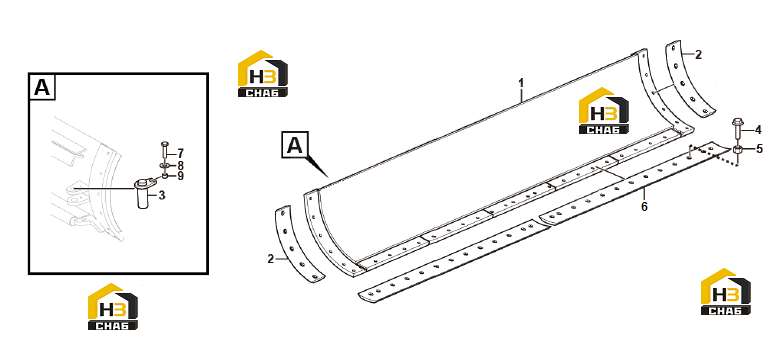

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Blade
Каталожный номер:28140010451
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cutting edge
Каталожный номер:28140010441
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Weld pin
Каталожный номер:28140006641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw
Каталожный номер:28140009611
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:4013000205
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Cutting edge
Каталожный номер:28140009601
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:4011000089
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:4015000186
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sleeve
Каталожный номер:28140006781
Комплект:1
Примечание:
