Мост задний в разборе

Мост задний в разборе

← Мост задний в сборе Бортовая передача →

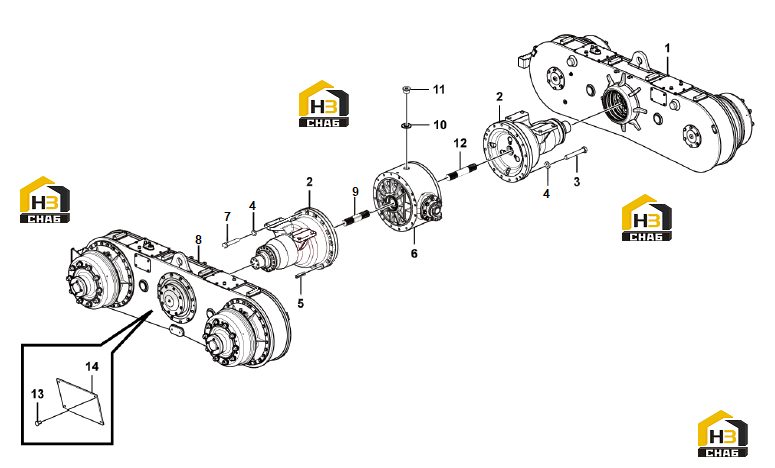

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tandem drive
Каталожный номер:28100006561
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hub reduction
Каталожный номер:28100007211
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:4011001410
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:29070009511
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Spring pin
Каталожный номер:4016000371
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Final drive
Каталожный номер:28100009061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:4011001213
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Tandem driive
Каталожный номер:28100007161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Drive shaft
Каталожный номер:28100007881
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:4015000122
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plug
Каталожный номер:28100007101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Drive shaft
Каталожный номер:28100007891
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rivet
Каталожный номер:4019000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Name plate
Каталожный номер:29090011401
Комплект:1
Примечание:
