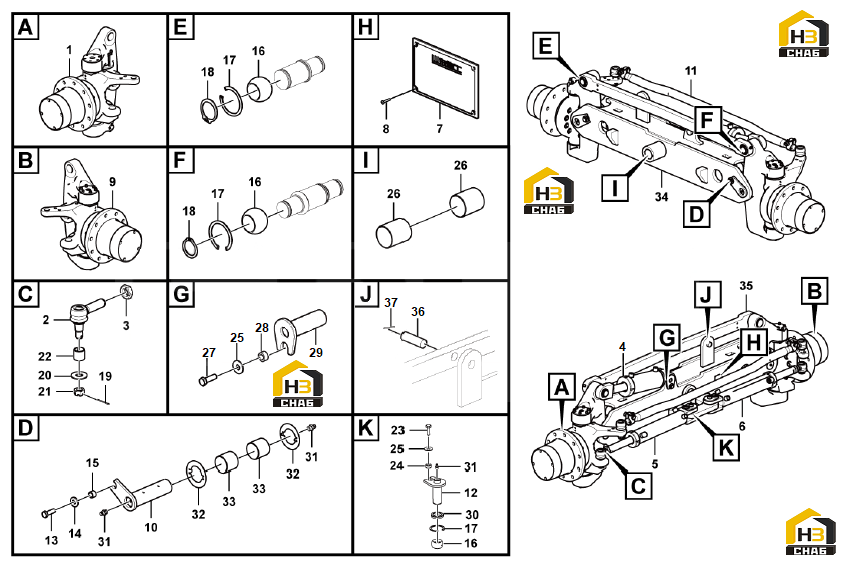

Мост передний (втулки, пальцы)

← Мост передний Ось левая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left axle member

Каталожный номер:28080003181

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ball joint

Каталожный номер:28080002541

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:4013000319

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cylinder

Каталожный номер:4120006951

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cylinder

Каталожный номер:4120006952

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cylinder

Каталожный номер:4120006953

Комплект:1

Примечание:

№ на схеме:7

Наименование:Name plate

Каталожный номер:28080003141

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rivet

Каталожный номер:4019000012

Комплект:4

Примечание:

№ на схеме:9

Наименование:Right axle member

Каталожный номер:28080003191

Комплект:1

Примечание:

№ на схеме:10

Наименование:Steering knuckle

Каталожный номер:28080002181

Комплект:2

Примечание:

№ на схеме:11

Наименование:Tie rod

Каталожный номер:28080003161

Комплект:1

Примечание:

№ на схеме:12

Наименование:Steering knuckle

Каталожный номер:28080002381

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:4011000510

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:4040000002

Комплект:2

Примечание:

№ на схеме:15

Наименование:Spacer

Каталожный номер:28080002421

Комплект:2

Примечание:

№ на схеме:16

Наименование:Spherical plain bearing

Каталожный номер:4021000290

Комплект:4

Примечание:

№ на схеме:17

Наименование:Retaining ring

Каталожный номер:4015000272

Комплект:4

Примечание:

№ на схеме:18

Наименование:Retaining ring

Каталожный номер:4015000020

Комплект:3

Примечание:

№ на схеме:19

Наименование:Split pin

Каталожный номер:4016000057

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:4015000167

Комплект:4

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:28080002551

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bushing

Каталожный номер:28080002451

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:4011000089

Комплект:2

Примечание:

№ на схеме:24

Наименование:Spacer

Каталожный номер:28080002431

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:4015000186

Комплект:3

Примечание:

№ на схеме:26

Наименование:Bearing

Каталожный номер:28080002151

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:4011000091

Комплект:1

Примечание:

№ на схеме:28

Наименование:Spacer

Каталожный номер:28080002441

Комплект:1

Примечание:

№ на схеме:29

Наименование:Steering knuckle

Каталожный номер:28080003131

Комплект:1

Примечание:

№ на схеме:30

Наименование:Spacer plate

Каталожный номер:28080002461

Комплект:2

Примечание:

№ на схеме:31

Наименование:Lubricating nipple

Каталожный номер:4030000065

Комплект:8

Примечание:

№ на схеме:32

Наименование:Thrust bearing

Каталожный номер:28080002261

Комплект:4

Примечание:

№ на схеме:33

Наименование:Bearing

Каталожный номер:28080002141

Комплект:4

Примечание:

№ на схеме:34

Наименование:Axle frame

Каталожный номер:28080003001

Комплект:1

Примечание:

№ на схеме:35

Наименование:Link rod

Каталожный номер:28080003151

Комплект:1

Примечание:

№ на схеме:36

Наименование:Pin

Каталожный номер:4016000317

Комплект:1

Примечание:

№ на схеме:37

Наименование:Split pin

Каталожный номер:4016000040

Комплект:1

Примечание:
