Линия гидравлическая поворота отвала

Линия гидравлическая поворота отвала

← Линия гидравлическая наклона отвала 2812000457 Соединение поворотное центральное 4120008093 (ZH0401A202) (320212) →

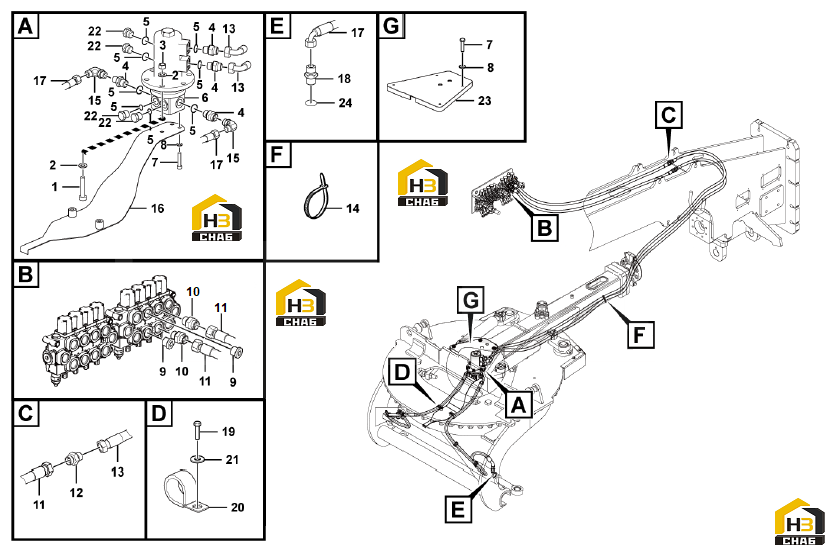

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw
Каталожный номер:4014000094
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:4015000168
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Lock nut
Каталожный номер:4013000158
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nipple
Каталожный номер:4120003219
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:4030000511
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Center passage
Каталожный номер:4120008093
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:4011000105
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:4015000256
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plug
Каталожный номер:4120004882
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nipple
Каталожный номер:4120004894
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:4120007415
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nipple
Каталожный номер:4120004857
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose
Каталожный номер:4120007416
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Cable tie
Каталожный номер:4190000020
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nipple
Каталожный номер:4190000139
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Plate
Каталожный номер:28120006911
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose
Каталожный номер:4120007417
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Splice
Каталожный номер:4041002699
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt
Каталожный номер:4011000081
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Clamp
Каталожный номер:4041002384
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Washer
Каталожный номер:4015000162
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Plug
Каталожный номер:4120006961
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Cover plate
Каталожный номер:28120006501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:O-ring
Каталожный номер:932040
Комплект:2
Примечание:
