Крышка кпп верхняя, защитная

Крышка кпп верхняя, защитная

← Дизельный двигатель в сборе Крепления топливного бака →

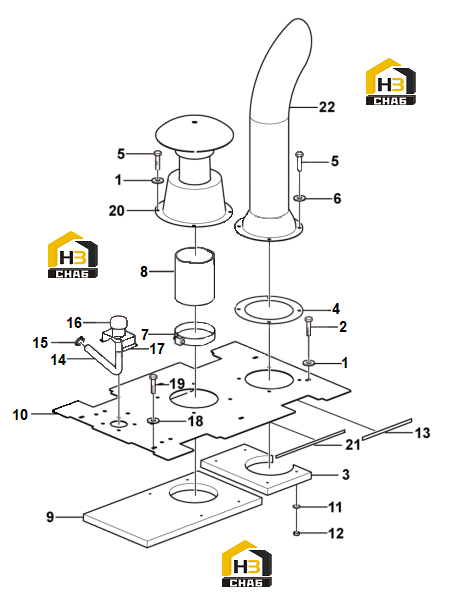

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Washer
Каталожный номер:4015000197
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:4011000084
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sponge
Каталожный номер:28010008631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Gasket
Каталожный номер:28010008621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:4011000081
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:4015000162
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clamp
Каталожный номер:4017000044
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:28010008761
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sponge
Каталожный номер:28010008641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cover plate
Каталожный номер:28010008611
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:4015000198
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:4013000211
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sealing strip
Каталожный номер:4043001460
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose
Каталожный номер:28010011281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Clamp
Каталожный номер:4017000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Breather cap
Каталожный номер:4120001088
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Seat
Каталожный номер:28010011221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:4015000168
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt
Каталожный номер:4011000091
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Intermediate pipe
Каталожный номер:28010010291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Sealing strip
Каталожный номер:4043001002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Pipe
Каталожный номер:4110001754
Комплект:1
Примечание:
