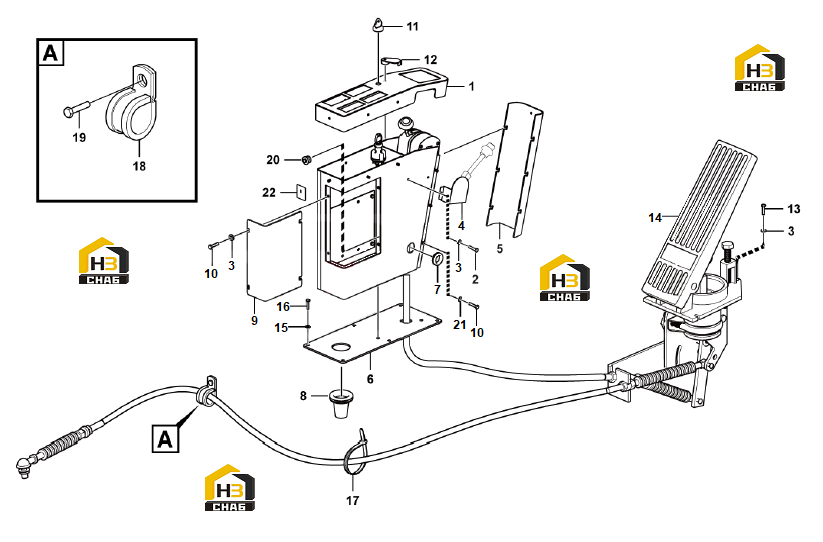

Корпус переключения передач (педаль акселератора)

← Прокладки регулирующего клапана 4110002575 (YD13-106) Педаль акселератора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover plate

Каталожный номер:28070004401

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:4011000291

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:4015000207

Комплект:17

Примечание:

№ на схеме:4

Наименование:Plate

Каталожный номер:28070004561

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate

Каталожный номер:28070004411

Комплект:1

Примечание:

№ на схеме:6

Наименование:Box frame

Каталожный номер:28070004381

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rubber sleeve

Каталожный номер:4043004022

Комплект:2

Примечание:

№ на схеме:8

Наименование:Rubber sleeve

Каталожный номер:26310001872

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate

Каталожный номер:28070004571

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:4011000289

Комплект:18

Примечание:

№ на схеме:11

Наименование:Protecting casing

Каталожный номер:28270009531

Комплект:1

Примечание:

№ на схеме:12

Наименование:Lock cover

Каталожный номер:26320006571

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:4014000058

Комплект:3

Примечание:

№ на схеме:14

Наименование:Accelerator pedal

Каталожный номер:4110002371

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:4015000162

Комплект:6

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:4011000082

Комплект:6

Примечание:

№ на схеме:17

Наименование:Cable tie

Каталожный номер:4190000020

Комплект:2

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:4041002382

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:4011000087

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rubber sleeve

Каталожный номер:4043000825

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:4015000198

Комплект:6

Примечание:

№ на схеме:22

Наименование:Shim

Каталожный номер:28070005661

Комплект:5

Примечание:
