Комплектующие бака для гидравлической жидкости

Комплектующие бака для гидравлической жидкости

← Бак для гидравлической жидкости Цилиндр телескопический →

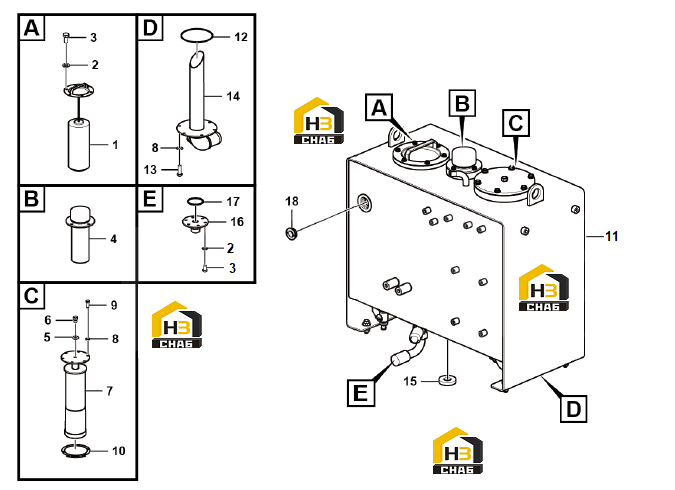

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Filter insert
Каталожный номер:4120004037
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:4015000072
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:4011000102
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Filter insert
Каталожный номер:4120000452
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:4041000767
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plug
Каталожный номер:4041000774
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hydraulic fluid filter
Каталожный номер:28110002321
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:4015000162
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:4011000082
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Gasket
Каталожный номер:28110005511
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hydraulic fluid tank
Каталожный номер:28110006321
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:4030000232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:4011000777
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Flange
Каталожный номер:28110004881
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Magnet
Каталожный номер:4190000008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Flange
Каталожный номер:28110004901
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-ring
Каталожный номер:4030000086
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Level gauge
Каталожный номер:4110000807
Комплект:1
Примечание:
