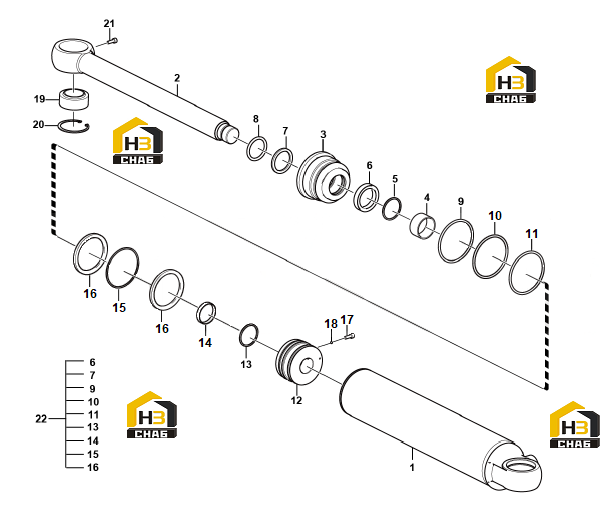

Гидроцилиндр отвала (часть i)

← Кронштейн кантователя Платформа поворотная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder tube

Каталожный номер:4120006956001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston rod

Каталожный номер:4120006956002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:4120006958004

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bushing

Каталожный номер:4120006958005

Комплект:1

Примечание:

№ на схеме:5

Наименование:Retaining ring

Каталожный номер:4120006612004

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing ring

Каталожный номер:4120006953005

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing ring kit

Каталожный номер:4120006603009

Комплект:1

Примечание:

№ на схеме:8

Наименование:Piston

Каталожный номер:4120006612006

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:4120006953006

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:4120006953007

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:4120005018003

Комплект:1

Примечание:

№ на схеме:12

Наименование:Piston

Каталожный номер:4120006958008

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:4120006603015

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:4120006957004

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sealing ring

Каталожный номер:4120006953010

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sealing ring

Каталожный номер:4120006958010

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:4120006957005

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ball

Каталожный номер:4120006603018

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spherical plain bearing

Каталожный номер:4120005963008

Комплект:1

Примечание:

№ на схеме:20

Наименование:Retaining ring

Каталожный номер:4120000560515

Комплект:2

Примечание:

№ на схеме:21

Наименование:Grease cup

Каталожный номер:4120005801013

Комплект:2

Примечание:

№ на схеме:22

Наименование:Sealing ring kit

Каталожный номер:4120006956003

Комплект:1

Примечание:
