Гидролиния цилиндра рулевого управления в сборе

Гидролиния цилиндра рулевого управления в сборе

← Крепежные средства и патрубок насоса рулевого управления Тормоз рабочий в сборе →

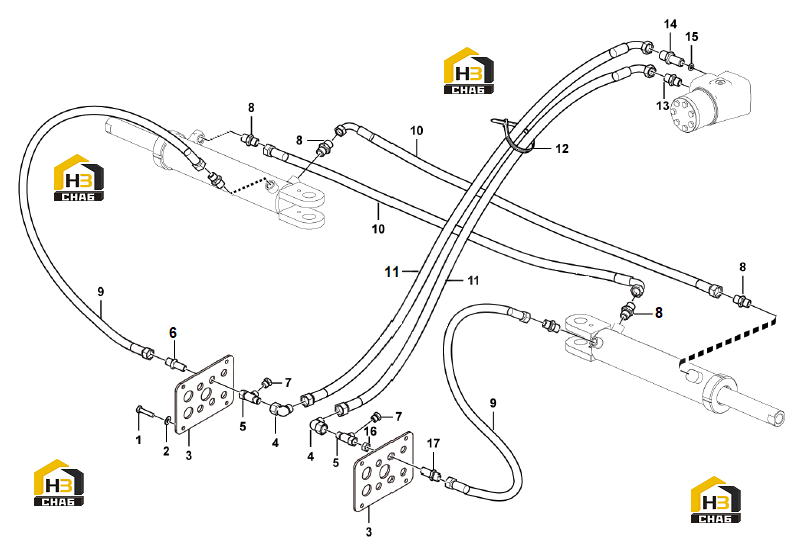

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:4011000084
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:4015000162
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plate
Каталожный номер:28170003431
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nipple
Каталожный номер:4190000139
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Three-way nipple
Каталожный номер:4190000269
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nipple
Каталожный номер:4120003522
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plug
Каталожный номер:4120003220
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nipple
Каталожный номер:4120003637
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:4120007449
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:4120007450
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:4120007451
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Cable tie
Каталожный номер:4190000020
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nipple
Каталожный номер:4120000152
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nipple
Каталожный номер:26140005011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sealing
Каталожный номер:4030000700
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Nut
Каталожный номер:28120004661
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Nipple
Каталожный номер:28360003941
Комплект:1
Примечание:
