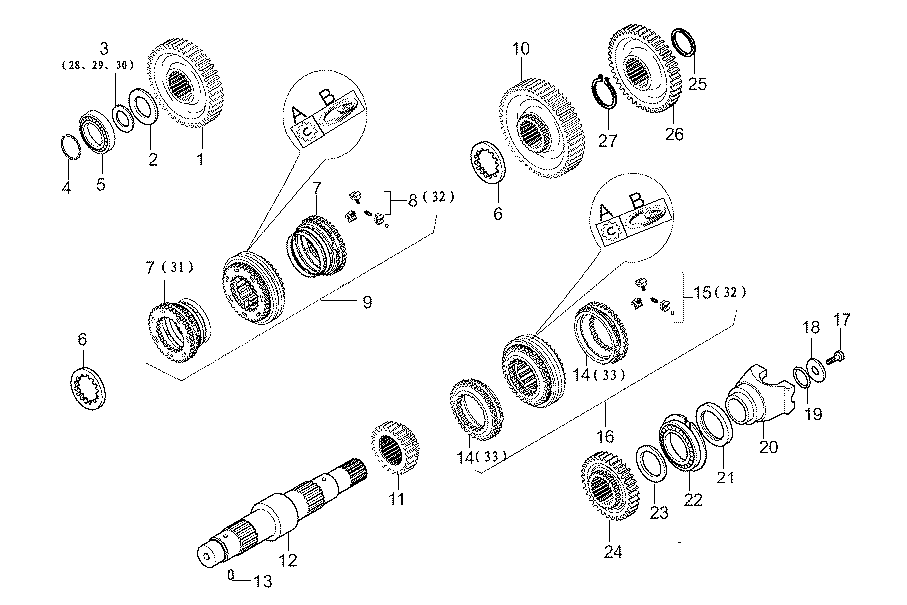

Вал промежуточный

← Вал обратного хода и ведущий вал кпп Вал передний →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gear Z=44

Каталожный номер:4110001921071

Комплект:1

Примечание:145134

№ на схеме:2

Наименование:Washer

Каталожный номер:4110001921072

Комплект:1

Примечание:139010

№ на схеме:3

Наименование:Shim 0.05

Каталожный номер:4110001921074

Комплект:1

Примечание:132813

№ на схеме:4

Наименование:Lock ring D40

Каталожный номер:4110001921078

Комплект:1

Примечание:025053

№ на схеме:5

Наименование:Bearing

Каталожный номер:4110001921070

Комплект:1

Примечание:27554

№ на схеме:6

Наименование:Block

Каталожный номер:4110001921079

Комплект:2

Примечание:132867

№ на схеме:7

Наименование:Rings kit

Каталожный номер:4110001921081

Комплект:1

Примечание:64068

№ на схеме:8

Наименование:Spring kit

Каталожный номер:4110001921084

Комплект:1

Примечание:64067

№ на схеме:9

Наименование:Synchronizer kit

Каталожный номер:4110001921086

Комплект:1

Примечание:132637

№ на схеме:10

Наименование:Gear Z=50

Каталожный номер:4110001921087

Комплект:1

Примечание:145133

№ на схеме:11

Наименование:Gear Z=23

Каталожный номер:4110001921183

Комплект:1

Примечание:138970

№ на схеме:12

Наименование:Shaft

Каталожный номер:4110001921088

Комплект:1

Примечание:138971

№ на схеме:13

Наименование:Pin

Каталожный номер:4110001921058

Комплект:1

Примечание:24321

№ на схеме:14

Наименование:Rings kit

Каталожный номер:4110001921089

Комплект:1

Примечание:64071

№ на схеме:15

Наименование:Spring kit

Каталожный номер:4110001921091

Комплект:1

Примечание:46331

№ на схеме:16

Наименование:Synchronizer kit

Каталожный номер:4110001921092

Комплект:1

Примечание:138548

№ на схеме:17

Наименование:Screw M12*25

Каталожный номер:4110001921093

Комплект:1

Примечание:123918

№ на схеме:18

Наименование:Washer

Каталожный номер:4110001921094

Комплект:1

Примечание:129924

№ на схеме:19

Наименование:O-ring

Каталожный номер:4110001921095

Комплект:1

Примечание:28623

№ на схеме:20

Наименование:Flange

Каталожный номер:4110001921096

Комплект:1

Примечание:137303

№ на схеме:21

Наименование:Sealing ring

Каталожный номер:4110001921037

Комплект:1

Примечание:25485

№ на схеме:22

Наименование:Bearing

Каталожный номер:4110001921097

Комплект:1

Примечание:26190

№ на схеме:23

Наименование:Thrust washer

Каталожный номер:4110001921098

Комплект:1

Примечание:138985

№ на схеме:24

Наименование:Gear Z=33

Каталожный номер:4110001921099

Комплект:1

Примечание:138969

№ на схеме:25

Наименование:Lock ring D70

Каталожный номер:4110001921100

Комплект:1

Примечание:024817

№ на схеме:26

Наименование:Gear Z45

Каталожный номер:4110001921101

Комплект:1

Примечание:144661

№ на схеме:27

Наименование:Lock ring D70

Каталожный номер:4110001921102

Комплект:1

Примечание:025061

№ на схеме:28

Наименование:Shim 0.1

Каталожный номер:4110001921075

Комплект:1

Примечание:132814

№ на схеме:29

Наименование:Shim 0.3

Каталожный номер:4110001921076

Комплект:1

Примечание:132815

№ на схеме:30

Наименование:Shim 0.5

Каталожный номер:4110001921077

Комплект:1

Примечание:133360

№ на схеме:31

Наименование:Rings kit

Каталожный номер:4110001921082

Комплект:1

Примечание:64070

№ на схеме:32

Наименование:Spring kit

Каталожный номер:4110001921085

Комплект:2

Примечание:64069

№ на схеме:33

Наименование:Rings kit

Каталожный номер:4110001921090

Комплект:1

Примечание:64065
