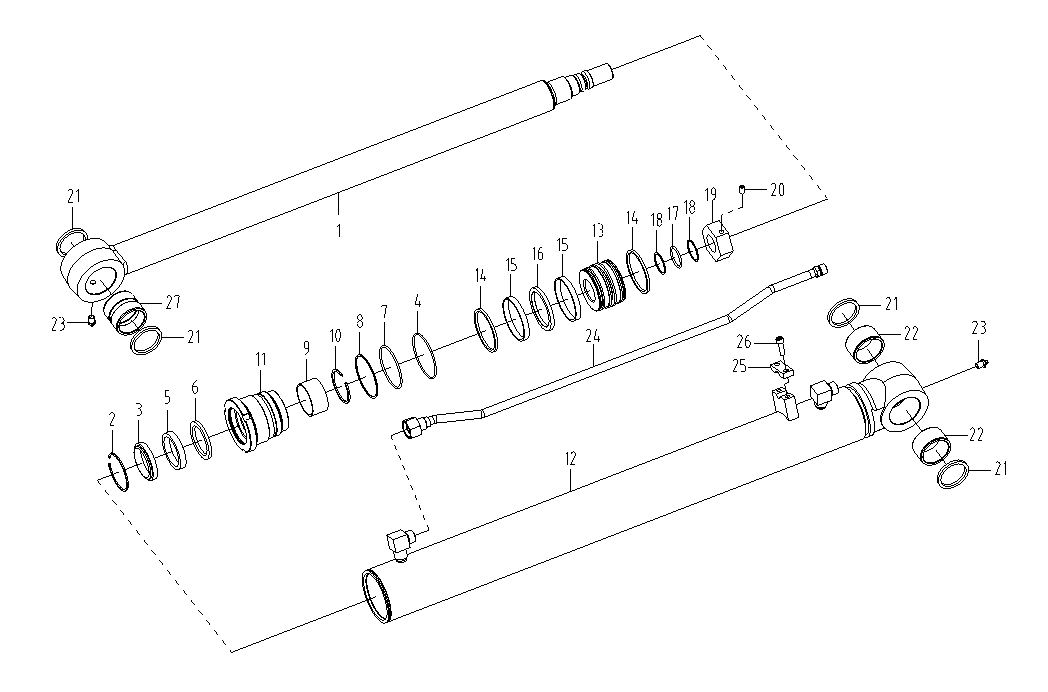

Цилиндр стрелы правый (3713ch)

← Цилиндр стрелы левый (3713ch) Радиатор гидросистемы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston rod

Каталожный номер:4120005021001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retaining ring

Каталожный номер:4120005021002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing ring kit

Каталожный номер:4120005021003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing ring kit

Каталожный номер:4120005021003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing ring kit

Каталожный номер:4120005021003

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing ring kit

Каталожный номер:4120005021003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing ring kit

Каталожный номер:4120005021003

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sealing ring kit

Каталожный номер:4120005021003

Комплект:2

Примечание:

№ на схеме:9

Наименование:Sealing ring kit

Каталожный номер:4120005021003

Комплект:1

Примечание:

№ на схеме:10

Наименование:Retaining ring

Каталожный номер:4120005021004

Комплект:1

Примечание:

№ на схеме:11

Наименование:Piston rod head

Каталожный номер:4120005021005

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cylinder tube

Каталожный номер:4120005021006

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylinder piston

Каталожный номер:4120005021007

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sealing ring kit

Каталожный номер:4120005021003

Комплект:2

Примечание:

№ на схеме:15

Наименование:Sealing ring kit

Каталожный номер:4120005021003

Комплект:2

Примечание:

№ на схеме:16

Наименование:Sealing ring kit

Каталожный номер:4120005021003

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sealing ring kit

Каталожный номер:4120005021003

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sealing ring kit

Каталожный номер:4120005021003

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:4120005021008

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:4120004768003

Комплект:1

Примечание:GB78-M8*16

№ на схеме:21

Наименование:Sealing ring kit

Каталожный номер:4120005021003

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bushing

Каталожный номер:4120005021009

Комплект:2

Примечание:

№ на схеме:23

Наименование:Lubricating nipple

Каталожный номер:4030000065

Комплект:2

Примечание:JB7940.1-M10*1

№ на схеме:24

Наименование:Pipe

Каталожный номер:4120005021010

Комплект:1

Примечание:

№ на схеме:25

Наименование:Retainer

Каталожный номер:4120005021011

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:4014000171

Комплект:2

Примечание:GB70.1-M8*25-8.8

№ на схеме:27

Наименование:Bushing

Каталожный номер:4120005021012

Комплект:1

Примечание:
