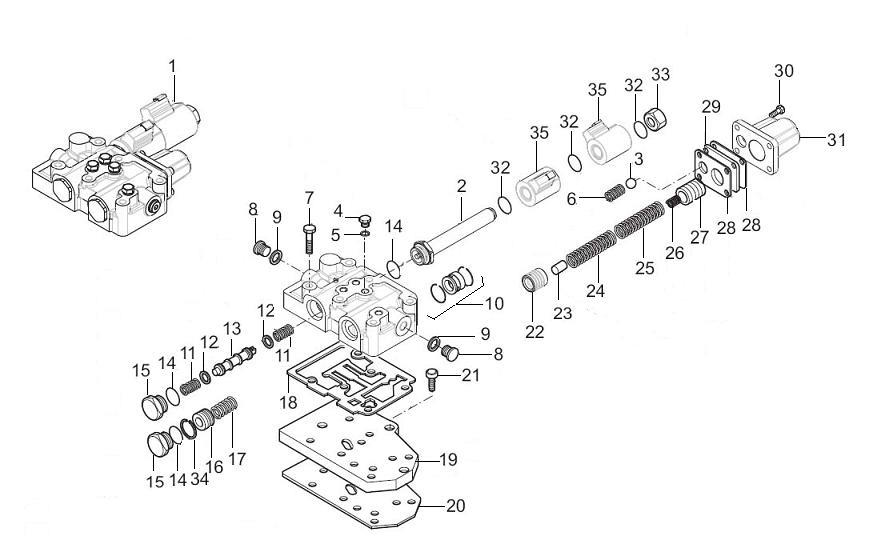

Клапан распределительный

← Переключатель скоростей Клапан электромагнитный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve

Каталожный номер:4110001921144

Комплект:1

Примечание:641986

№ на схеме:2

Наименование:Pipe

Каталожный номер:4110001921145

Комплект:1

Примечание:134125

№ на схеме:3

Наименование:Ball

Каталожный номер:4110001921146

Комплект:1

Примечание:41635

№ на схеме:4

Наименование:Plug

Каталожный номер:4110001921020

Комплект:4

Примечание:21322

№ на схеме:5

Наименование:Copper washer 10*14*1.5

Каталожный номер:4110001921019

Комплект:4

Примечание:023260

№ на схеме:6

Наименование:Spring

Каталожный номер:4110001921147

Комплект:1

Примечание:132928

№ на схеме:7

Наименование:Screw M8*80

Каталожный номер:4110001921148

Комплект:6

Примечание:020807

№ на схеме:8

Наименование:Plug

Каталожный номер:4110001921149

Комплект:2

Примечание:21581

№ на схеме:9

Наименование:Shim

Каталожный номер:4110001921150

Комплект:2

Примечание:23286

№ на схеме:10

Наименование:Repair kit

Каталожный номер:4110001921151

Комплект:1

Примечание:68414

№ на схеме:11

Наименование:Spring

Каталожный номер:4110001921152

Комплект:2

Примечание:139863

№ на схеме:12

Наименование:Shim

Каталожный номер:4110001921153

Комплект:2

Примечание:132914

№ на схеме:13

Наименование:Valve rod

Каталожный номер:4110001921154

Комплект:1

Примечание:139861

№ на схеме:14

Наименование:O-ring

Каталожный номер:4110001921155

Комплект:3

Примечание:28129

№ на схеме:15

Наименование:Plug M26*1.5

Каталожный номер:4110001921156

Комплект:2

Примечание:132922

№ на схеме:16

Наименование:Piston

Каталожный номер:4110001921157

Комплект:1

Примечание:642892

№ на схеме:17

Наименование:Spring

Каталожный номер:4110001921158

Комплект:1

Примечание:132927

№ на схеме:18

Наименование:Shim

Каталожный номер:4110001921159

Комплект:1

Примечание:130242

№ на схеме:19

Наименование:Plate

Каталожный номер:4110001921160

Комплект:1

Примечание:131328

№ на схеме:20

Наименование:Shim

Каталожный номер:4110001921161

Комплект:1

Примечание:131329

№ на схеме:21

Наименование:Screw M8*20

Каталожный номер:4110001921162

Комплект:3

Примечание:021391

№ на схеме:22

Наименование:Piston

Каталожный номер:4110001921163

Комплект:1

Примечание:642891

№ на схеме:23

Наименование:Pin D8*27

Каталожный номер:4110001921164

Комплект:1

Примечание:134086

№ на схеме:24

Наименование:Spring

Каталожный номер:4110001921165

Комплект:1

Примечание:134089

№ на схеме:25

Наименование:Spring

Каталожный номер:4110001921166

Комплект:1

Примечание:134075

№ на схеме:26

Наименование:Spring

Каталожный номер:4110001921167

Комплект:1

Примечание:134074

№ на схеме:27

Наименование:Piston

Каталожный номер:4110001921168

Комплект:1

Примечание:134084

№ на схеме:28

Наименование:Shim

Каталожный номер:4110001921169

Комплект:2

Примечание:132919

№ на схеме:29

Наименование:Plate

Каталожный номер:4110001921170

Комплект:1

Примечание:139934

№ на схеме:30

Наименование:Screw M6*20

Каталожный номер:4110001921171

Комплект:4

Примечание:021373

№ на схеме:31

Наименование:Cover plate

Каталожный номер:4110001921172

Комплект:1

Примечание:132912

№ на схеме:32

Наименование:O-ring

Каталожный номер:4110001921173

Комплект:4

Примечание:28114

№ на схеме:33

Наименование:Plug

Каталожный номер:4110001921174

Комплект:1

Примечание:642100

№ на схеме:34

Наименование:Ring

Каталожный номер:4110001921175

Комплект:1

Примечание:24898

№ на схеме:35

Наименование:Coil

Каталожный номер:4110001921176

Комплект:2

Примечание:642096
