Кабина в сборе (часть iii)

Кабина в сборе (часть iii)

← Кабина в сборе (часть ii) Стекла кабины →

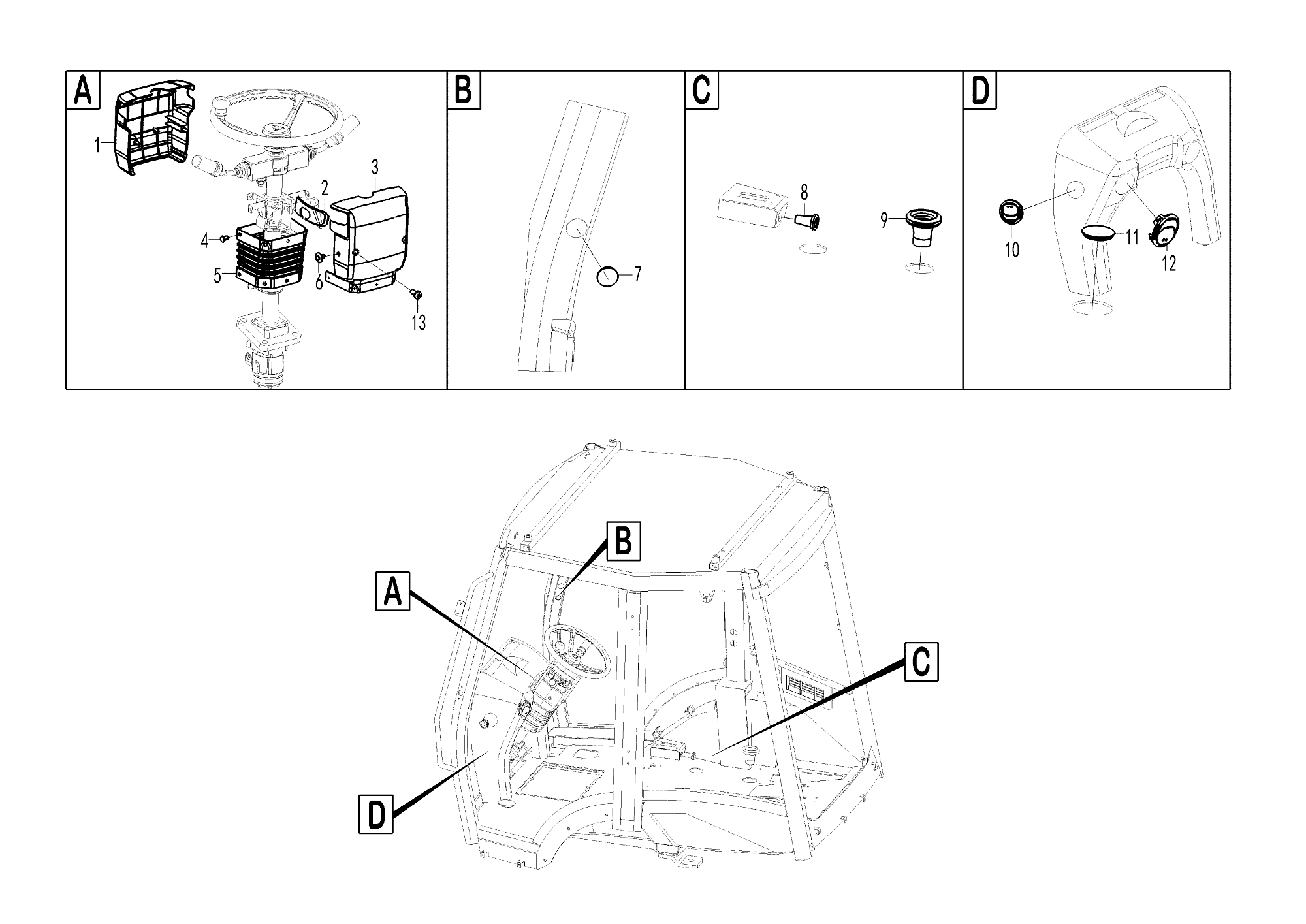

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Protecting cover
Каталожный номер:29310016411
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Protecting cover
Каталожный номер:29310019361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Protecting cover
Каталожный номер:29310018981
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plastic rivet
Каталожный номер:29310020381
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rubber sleeve
Каталожный номер:29310018991
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Grommet
Каталожный номер:29290014041
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Rubber plug
Каталожный номер:29330000201
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rubber cover
Каталожный номер:28250005601
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rubber sleeve
Каталожный номер:26310001871
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Air outlet -70
Каталожный номер:29290012851
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Rubber cap
Каталожный номер:29290013681
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Air outlet -93
Каталожный номер:29290012861
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:4014000048
Комплект:8
Примечание:GB818-M5*12EpZn-4.8
