Вал передний

← Вал промежуточный Переключатель скоростей →

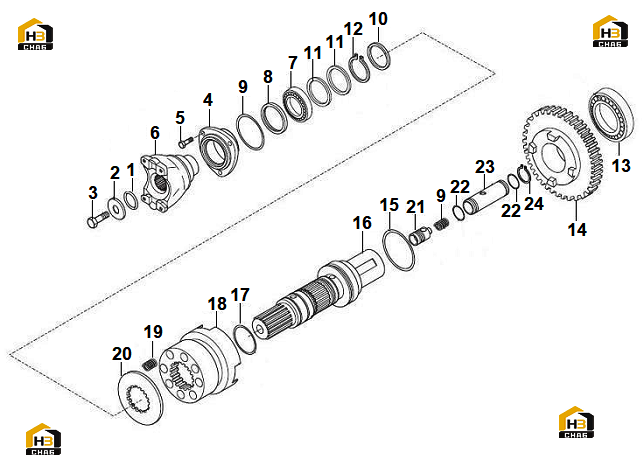

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:4110001923040

Комплект:1

Примечание:28121

№ на схеме:2

Наименование:Washer 44*12.5*5

Каталожный номер:4110001921103

Комплект:1

Примечание:123921

№ на схеме:3

Наименование:Bolt m12*25

Каталожный номер:4110001921093

Комплект:1

Примечание:123918

№ на схеме:4

Наименование:Front cover

Каталожный номер:4110001921104

Комплект:1

Примечание:131159

№ на схеме:5

Наименование:Bolt m8*22

Каталожный номер:4110001921105

Комплект:3

Примечание:20780

№ на схеме:6

Наименование:Flange

Каталожный номер:4110001921106

Комплект:1

Примечание:137302

№ на схеме:7

Наименование:Bearing

Каталожный номер:4110001921066

Комплект:1

Примечание:25808

№ на схеме:8

Наименование:Sealing ring

Каталожный номер:4110001921107

Комплект:1

Примечание:25484

№ на схеме:9

Наименование:O-ring

Каталожный номер:4110001921108

Комплект:1

Примечание:28613

№ на схеме:10

Наименование:Washer

Каталожный номер:4110001921109

Комплект:1

Примечание:125831

№ на схеме:11

Наименование:Sealing ring

Каталожный номер:4110001921038

Комплект:2

Примечание:139197

№ на схеме:12

Наименование:Retaining ring

Каталожный номер:4110001922077

Комплект:1

Примечание:24799

№ на схеме:13

Наименование:Bearing

Каталожный номер:4110001921110

Комплект:1

Примечание:25829

№ на схеме:14

Наименование:Gear z=36

Каталожный номер:4110001921111

Комплект:1

Примечание:145284

№ на схеме:15

Наименование:O-ring

Каталожный номер:4110001921112

Комплект:1

Примечание:33027

№ на схеме:16

Наименование:Output shaft

Каталожный номер:4110001921113

Комплект:1

Примечание:145283

№ на схеме:17

Наименование:O-ring

Каталожный номер:4110001921114

Комплект:2

Примечание:28141

№ на схеме:18

Наименование:Sleeve

Каталожный номер:4110001921115

Комплект:1

Примечание:138981

№ на схеме:19

Наименование:Spring

Каталожный номер:4110001921116

Комплект:8

Примечание:125209

№ на схеме:20

Наименование:Spacer

Каталожный номер:4110001921117

Комплект:1

Примечание:138982

№ на схеме:21

Наименование:Valve

Каталожный номер:4110001921118

Комплект:1

Примечание:139791

№ на схеме:22

Наименование:O-ring

Каталожный номер:4110001921119

Комплект:2

Примечание:28600

№ на схеме:23

Наименование:Cylinder

Каталожный номер:4110001921120

Комплект:1

Примечание:139790

№ на схеме:24

Наименование:Snap ring

Каталожный номер:4110001921121

Комплект:1

Примечание:24866
