Система гидравлики (часть i)

Система гидравлики (часть i)

← Система гидравлики стрелы в сборе Система гидравлики (часть ii) →

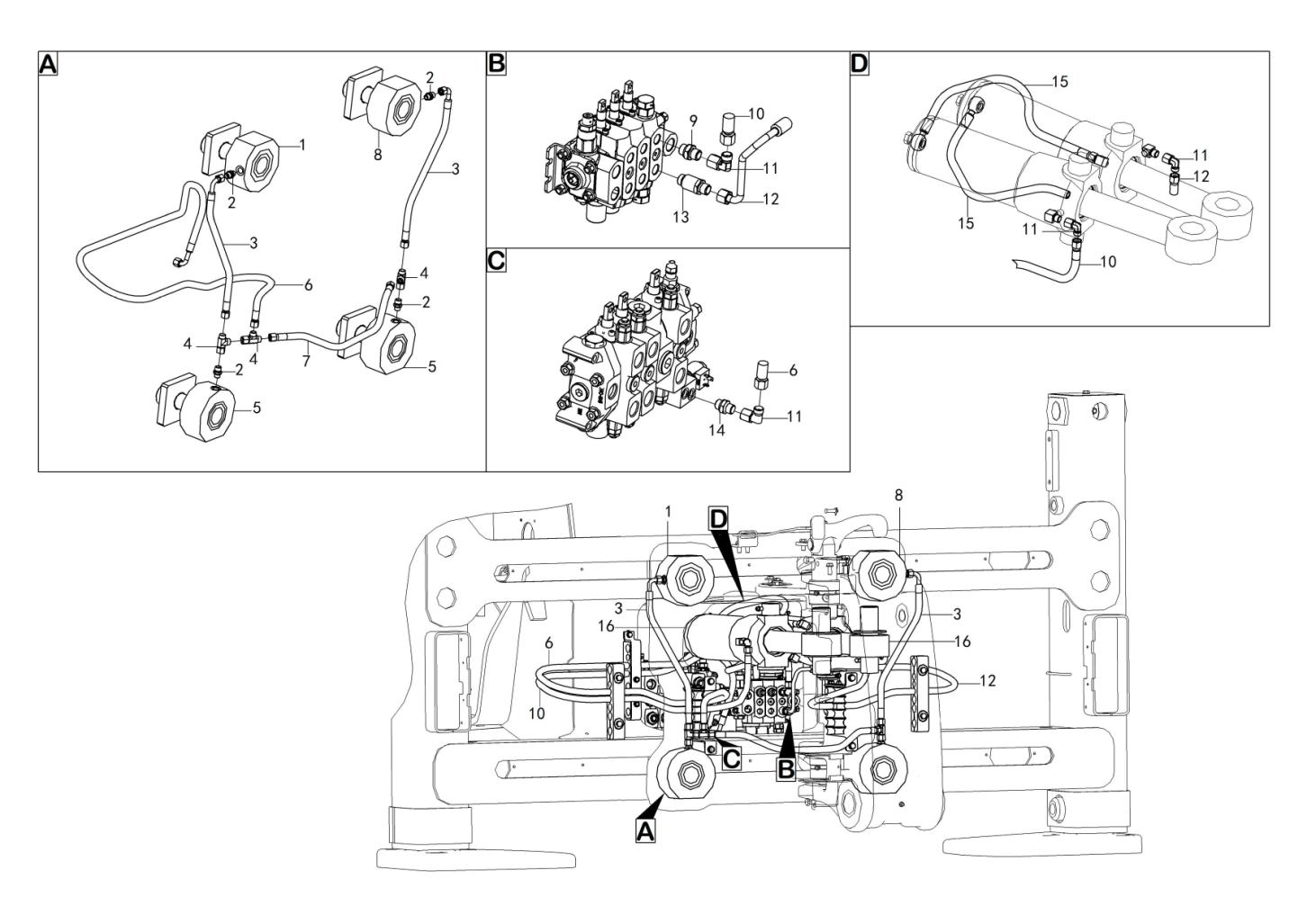

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cylinder
Каталожный номер:4120005923
Комплект:1
Примечание:C 110/42*12
0 ₽
шт
№ на схеме:2
Наименование:Nipple
Каталожный номер:4120002237
Комплект:4
Примечание:GE10LMMDCF
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:4120005279
Комплект:2
Примечание:F381CACF101005-460
0 ₽
шт
№ на схеме:4
Наименование:Three-way nipple
Каталожный номер:4120001100
Комплект:3
Примечание:EL10LMDA3C
0 ₽
шт
№ на схеме:5
Наименование:Cylinder
Каталожный номер:4120005920
Комплект:2
Примечание:A 110/42*12
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:4120005277
Комплект:1
Примечание:F381CACA101005-1640
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:4120005340
Комплект:1
Примечание:F381CACA101005-570
0 ₽
шт
№ на схеме:8
Наименование:Cylinder
Каталожный номер:4120005922
Комплект:1
Примечание:B 110/42*12
0 ₽
шт
№ на схеме:9
Наименование:Nipple
Каталожный номер:4120001813
Комплект:1
Примечание:GE10LR3/8EDMDA3C
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:4120005276
Комплект:1
Примечание:F381CACA101005-1950
0 ₽
шт
№ на схеме:11
Наименование:Nipple
Каталожный номер:4190000176
Комплект:4
Примечание:EW10LMDA3C
0 ₽
шт
№ на схеме:12
Наименование:Hose B6
Каталожный номер:26130009091
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nipple
Каталожный номер:26130008851
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nipple
Каталожный номер:4190000180
Комплект:1
Примечание:GE10LREDMDA3C
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:26130009201
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Cylinder
Каталожный номер:4120005026
Комплект:2
Примечание:HSGL-100*60*245-89
