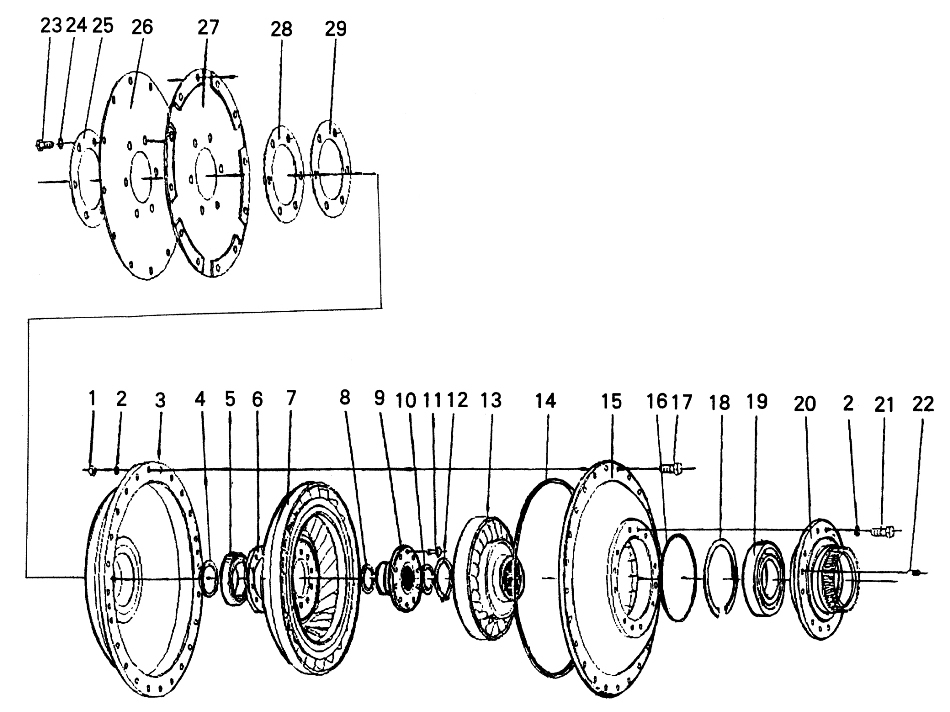

B6800B4 TORQUE CONVERTER 3

← B6800B3 TORQUE CONVERTER 2 B6800B5 PRESSURE VALVE OUTLET VALVE →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT M8

Каталожный номер:01580-10806

Комплект:24

Примечание:

№ на схеме:2

Наименование:WASHER 8

Каталожный номер:01602-10825

Комплект:32

Примечание:

№ на схеме:3

Наименование:WHEEL SHELL

Каталожный номер:YJ280-4B-00001

Комплект:1

Примечание:

№ на схеме:4

Наименование:RING SNAP 50

Каталожный номер:04064-05020

Комплект:1

Примечание:

№ на схеме:5

Наименование:BEARING 110

Каталожный номер:GB276-89

Комплект:1

Примечание:

№ на схеме:6

Наименование:ROUND SHIM

Каталожный номер:YJ280-4A-10002

Комплект:1

Примечание:

№ на схеме:7

Наименование:TURBINE

Каталожный номер:YJ280-1A-10001

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING SNAP 38

Каталожный номер:04064-03818

Комплект:1

Примечание:

№ на схеме:9

Наименование:TURBINE HUB

Каталожный номер:YJ280-4A-10001

Комплект:1

Примечание:

№ на схеме:10

Наименование:RING SNAP 38

Каталожный номер:04064-03818

Комплект:1

Примечание:

№ на схеме:11

Наименование:BIVET 8X20

Каталожный номер:04400-00820

Комплект:10

Примечание:

№ на схеме:12

Наименование:RING SNAP 55

Каталожный номер:04064-05520

Комплект:1

Примечание:

№ на схеме:13

Наименование:STATOP

Каталожный номер:YJ280-1A-00002

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING 290X3.5

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:

№ на схеме:15

Наименование:IMPELLER

Каталожный номер:YJ280-1A-00001

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING 130X3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT M8X35

Каталожный номер:01010-50835

Комплект:24

Примечание:

№ на схеме:18

Наименование:RING SNAP 110

Каталожный номер:GB893-86

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING 212

Каталожный номер:GB276-89

Комплект:1

Примечание:

№ на схеме:20

Наименование:IMPELLER HUB

Каталожный номер:YJ280-4A-00015

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT M8X22

Каталожный номер:01010-50822

Комплект:8

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:ZL30D-11-22

Комплект:4

Примечание:

№ на схеме:23

Наименование:BOLT M12X35

Каталожный номер:01010-51225

Комплект:6

Примечание:

№ на схеме:24

Наименование:WASHER 12

Каталожный номер:01602-11236

Комплект:6

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:YB315Z5-04

Комплект:1

Примечание:

№ на схеме:26

Наименование:SPPING PLATE

Каталожный номер:YJ265A-00002

Комплект:1

Примечание:

№ на схеме:27

Наименование:SPRING PLATE ASS' Y

Каталожный номер:YJ265A-10000

Комплект:1

Примечание:

№ на схеме:28

Наименование:ADJUSTING SPACER

Каталожный номер:ZL15C-00002

Комплект:1

Примечание:

№ на схеме:29

Наименование:ADJUSTING SPACER

Каталожный номер:ZL15C-00003

Комплект:1

Примечание:
