B6800G2 STEERING CYLINDER

← B6800G2 STEERING GEAR ASSEMBLY B6800H2 WORKING GEAR PUMP →

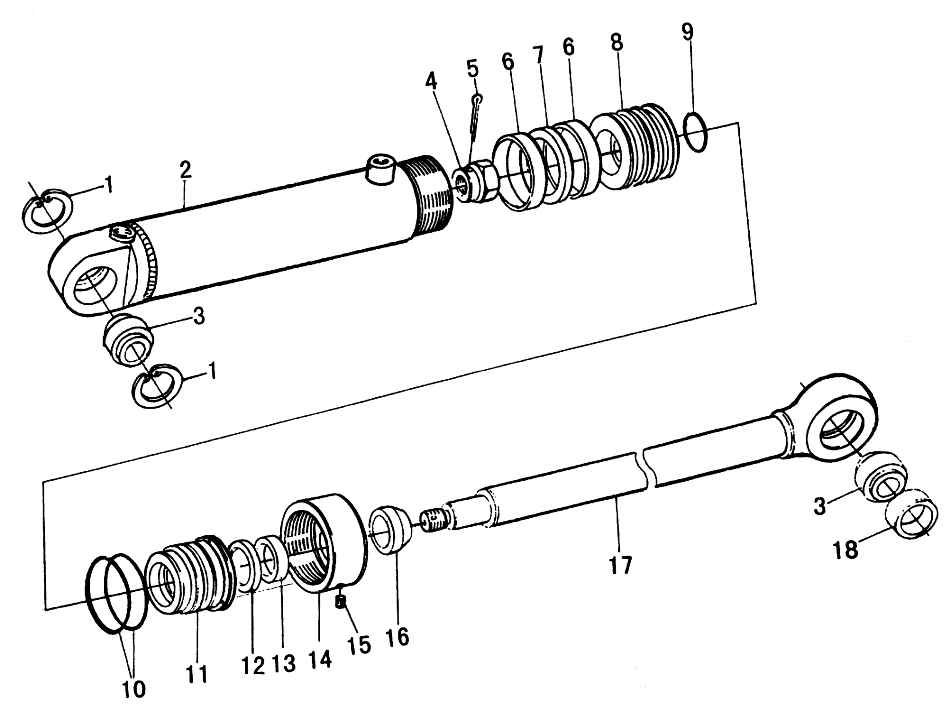

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SNAP RING 47

Каталожный номер:GB/T893.1-1986

Комплект:2

Примечание:

№ на схеме:2

Наименование:CGLINDER

Каталожный номер:WZ300301

Комплект:1

Примечание:

№ на схеме:3

Наименование:JOIND BEARING GE30ES

Каталожный номер:GB304-81

Комплект:2

Примечание:

№ на схеме:4

Наименование:NUT

Каталожный номер:ZL1603-1

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPLIT PIN 5X36

Каталожный номер:GB/T91-2000

Комплект:1

Примечание:

№ на схеме:6

Наименование:GUIDE RING 63X15X2.5

Каталожный номер:ZL1603-2

Комплект:2

Примечание:

№ на схеме:7

Наименование:SEAL RING

Каталожный номер:Zyg63-3

Комплект:1

Примечание:

№ на схеме:8

Наименование:PISTON

Каталожный номер:ZL1603-3

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING 28X3.1

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-RING 63X3.1

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:11

Наименование:GUIDE SLEEVE

Каталожный номер:ZL1603-5

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEAL RING

Каталожный номер:Zvs36X4

Комплект:1

Примечание:

№ на схеме:13

Наименование:SEAL RING

Каталожный номер:Yxd36X4X10

Комплект:1

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:ZL1603-6

Комплект:1

Примечание:

№ на схеме:15

Наименование:LOCK SCREW M8X10

Каталожный номер:GB/T79-2000

Комплект:1

Примечание:

№ на схеме:16

Наименование:DUST RING

Каталожный номер:JA36X10

Комплект:1

Примечание:

№ на схеме:17

Наименование:PISTON ROD

Каталожный номер:WZ3003-1

Комплект:1

Примечание:

№ на схеме:18

Наименование:BASHING

Каталожный номер:ZL1603-7

Комплект:1

Примечание:
