B6800H6 REVERSING VALVE BOOM SECTION (LOADER)

← B6800H5 OIL INLET VALVE SECTION (LOADER) B6800H7 REVERSING VALVE LILT SECTION (LOADER) →

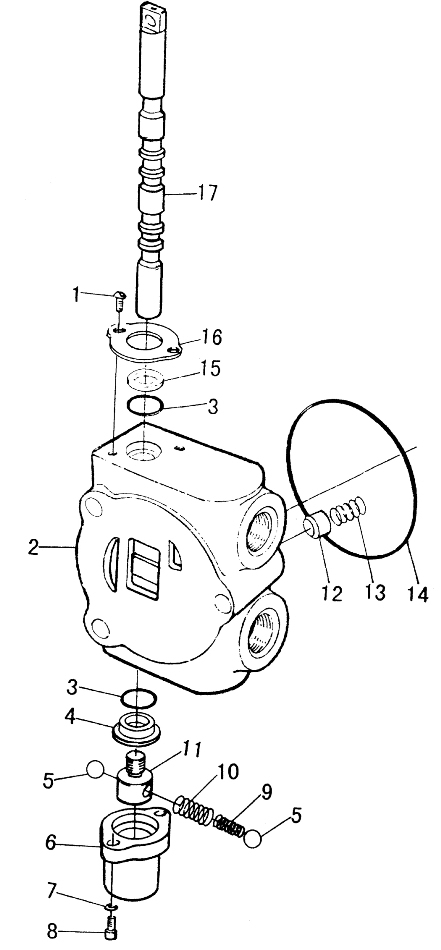

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Q-TYPE SPOOL

Каталожный номер:CDB-F20-8.03a

Комплект:1

Примечание:

№ на схеме:

Наименование:PLATE

Каталожный номер:CDB-F20-2.11

Комплект:1

Примечание:

№ на схеме:1

Наименование:SCREW M6X10

Каталожный номер:GB/T67-2000

Комплект:2

Примечание:

№ на схеме:2

Наименование:VALVE

Каталожный номер:CDB-F20-3.04d

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-RING 19X3.55

Каталожный номер:GB3452.1-82

Комплект:2

Примечание:

№ на схеме:4

Наименование:PLATE

Каталожный номер:CDB-F20-8.04

Комплект:2

Примечание:

№ на схеме:5

Наименование:BALL 1/4”

Каталожный номер:308-1985

Комплект:1

Примечание:

№ на схеме:6

Наименование:SET COVER

Каталожный номер:CDB-F20-8.01a

Комплект:2

Примечание:

№ на схеме:7

Наименование:WASHER 6

Каталожный номер:GB/T859-1987

Комплект:2

Примечание:

№ на схеме:8

Наименование:SCREW M6X25

Каталожный номер:GB/T67-2000

Комплект:2

Примечание:

№ на схеме:9

Наименование:SPRING

Каталожный номер:SM12A-06

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING

Каталожный номер:CDA-F15-4.06

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAT

Каталожный номер:CDB-F20-8.02

Комплект:1

Примечание:

№ на схеме:12

Наименование:CHECK VALVE

Каталожный номер:CDB-F202.02

Комплект:1

Примечание:

№ на схеме:13

Наименование:SPRING

Каталожный номер:CDB-F20-2.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING 87.5X3.55

Каталожный номер:BG3452.1-82

Комплект:1

Примечание:

№ на схеме:15

Наименование:DUST RING

Каталожный номер:CDB-F20-2.10

Комплект:1

Примечание:
