B6800H3 LOADER VALVE ASSEMBLY

← B6800H2 WORKING GEAR PUMP B6800H4 OIL RETURN VALVE SECTION (LOADER) →

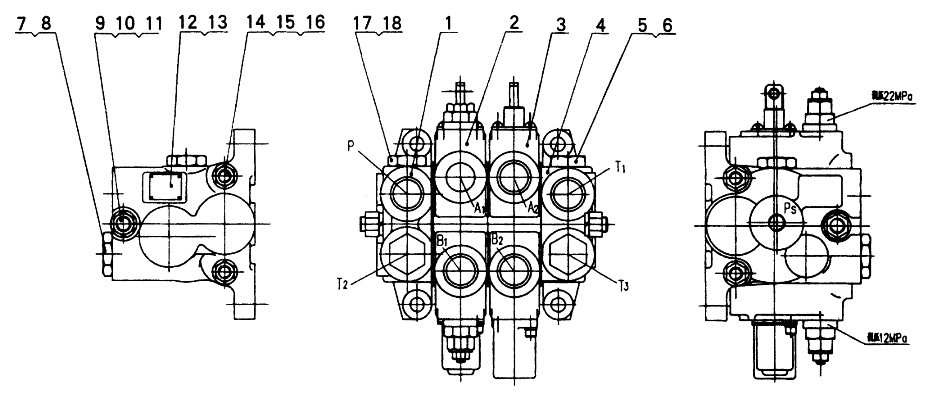

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OIL INLED VALVE

Каталожный номер:CDB-F20D-1.1a

Комплект:1

Примечание:

№ на схеме:2

Наименование:QTYPE VALVE (TILT SECTION)

Каталожный номер:CDB-F20-4.00cl

Комплект:1

Примечание:

№ на схеме:3

Наименование:QTYPE VALVE (BOOMSECTION)

Каталожный номер:CDB-F20-8.00b

Комплект:1

Примечание:

№ на схеме:4

Наименование:OIL RETURN VALVE SEACTION

Каталожный номер:CDB-F20-5.00

Комплект:1

Примечание:

№ на схеме:5

Наименование:PULG

Каталожный номер:CDB-F20-1.09

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING 23.5X2.65G

Каталожный номер:GB3452.1-1992

Комплект:2

Примечание:

№ на схеме:7

Наименование:PULG

Каталожный номер:CDB-F20D-2.09

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-RING 26.5X2.65G

Каталожный номер:GB3452.1-1992

Комплект:2

Примечание:

№ на схеме:9

Наименование:STUD M14X1.5X222

Каталожный номер:CDB-F20-7.00

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER 14

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:

№ на схеме:11

Наименование:NUT M14X1.5

Каталожный номер:GB/T6171-2000

Комплект:2

Примечание:

№ на схеме:12

Наименование:PLATE

Каталожный номер:CDB-F20-10.00a

Комплект:1

Примечание:

№ на схеме:13

Наименование:RIVET 2X4

Каталожный номер:GB/T827-1986

Комплект:4

Примечание:

№ на схеме:14

Наименование:STUD M12X1.25X222

Каталожный номер:CDB-F20-6.00

Комплект:2

Примечание:

№ на схеме:15

Наименование:WASHER 12

Каталожный номер:GB/T97.1-1987

Комплект:4

Примечание:

№ на схеме:16

Наименование:NUT M12X1.25

Каталожный номер:GB/T6176-2000

Комплект:4

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:CDB-F20D-1.02

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING 22X2.4

Каталожный номер:GB1235-1976

Комплект:1

Примечание:
