B6800H10 LOADER OPERATION MECHANISM

B6800H10 LOADER OPERATION MECHANISM

← B6800H9 TILT CYLINDER B6800I1 BACKHOE HYDRAULIC SYSTEM →

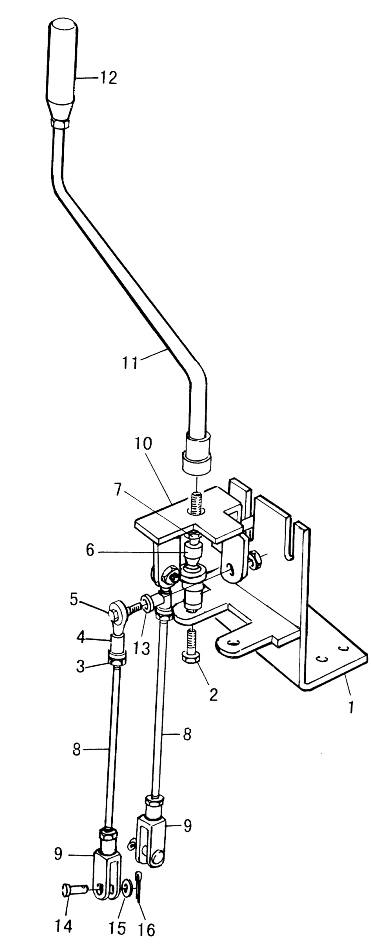

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:MOUNTING FRAME
Каталожный номер:2612000102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT GB5786-M18*1.5*30EpZn-8.8
Каталожный номер:4011000508
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:NUT GB6170-M10EpZn-8
Каталожный номер:4013000007
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BEARING GB4222-SIJK/10C
Каталожный номер:4021000048
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BILT
Каталожный номер:2612000105
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BEARING JB5306-SQZ18-RS/K
Каталожный номер:4021000049
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:NUT GB6171-M18*1.5EpZn-8
Каталожный номер:4013000136
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:LINK ROD
Каталожный номер:2612000106
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:YOKE
Каталожный номер:2612000107
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BRACKET
Каталожный номер:2612000108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CONTROL LEVER
Каталожный номер:2612000114
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CONTROL HANDLE
Каталожный номер:2612000118
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SLEEVE
Каталожный номер:2612000108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:PINSHAFT GB882-B8*26EpZn-35
Каталожный номер:4016000143
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER GB97.1-8EpZn-300HV
Каталожный номер:4015000072
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PIN GB91-3.2*22EpZn-Q235A
Каталожный номер:4016000183
Комплект:2
Примечание:
