B6800F1 FRONT FRAME MODULE

B6800F1 FRONT FRAME MODULE

← B6800E5 PARKING BRAKE SYSTEM B6800F2 REAR FRAME MODULE →

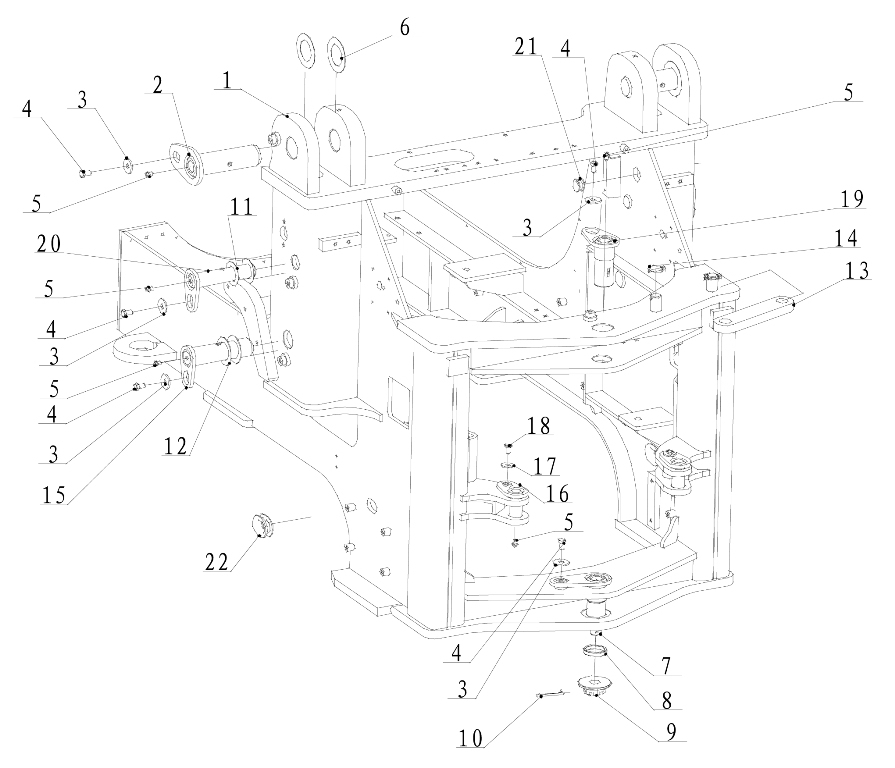

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FRONT FRAME
Каталожный номер:2624000310
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PIN LGB301-60*105*205-40Cr
Каталожный номер:4043000299
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER LGB001-12
Каталожный номер:4040000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT GB5783-M12*20EpZn-8.8
Каталожный номер:4011000087
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:OIL POT JB7940o1-M10*1
Каталожный номер:4030000065
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SPACER LGB303-60*100*1
Каталожный номер:4043000125
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:DOWN ARTICULATE PIN
Каталожный номер:2624000312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BUSH
Каталожный номер:2624000313
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:NUT
Каталожный номер:2925000106
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:APLIT PIN GB91-6.3*63EpZn-Q235A
Каталожный номер:4016000113
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SPACER LGB303-40*70*1
Каталожный номер:4043000064
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SPACER LGB303-50*80*1
Каталожный номер:4190000682
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SECURING ROD
Каталожный номер:2624000316
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SPACER RING
Каталожный номер:2716000024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:PIN LGB301-50*95*195-40Cr
Каталожный номер:4043000301
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PIN LGB301-35*55R*95-40Cr
Каталожный номер:4043000282
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER LGB001-10
Каталожный номер:4040000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:BOLT GB5783-M10*20EpZn-8. 8
Каталожный номер:4011000081
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:UP ARTICULATE PIN
Каталожный номер:2624000311
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:PIN LGB301-40*95*195-40Cr
Каталожный номер:4043000300
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:RUBBER BUSH
Каталожный номер:2925000135
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:RUBBER BUSH
Каталожный номер:2927000322
Комплект:2
Примечание:
